T-FORCE CARDEA Liquid M.2 PCIe SSD 256G / 搭載創新的專利水冷散熱 兼顧外觀與溫度表現

身為知名記憶體與 SSD 大廠十銓科技，在這次 COMPUTEX 2019 上展出了許多在外觀上十分具有特色的產品，像是 CARDEA Liquid 水冷散熱 M.2 SSD、DELTA MAX 幻鏡炫彩 SSD、 XTREEM ARGB 電競記憶體等等。

這次要介紹的就是 CARDEA Liquid NVMe M.2 水冷 SSD。本體搭載具備專利的水冷散熱片，不僅在散熱能力方面能夠具有相當程度的提升。透明外殼且多種顏色選擇的水冷液也能讓 SSD 具有更搶眼的外觀，並且水冷液也能夠簡單的自行補充更換。相當適合注重散熱並且要求視覺設計的玩家選用。

CARDEA Liquid SSD 系列共有 256G / 512G / 1TB 三種容量可做選擇。本次所要介紹的是 256G 的版本，通道採用 PCI-E 3.0 x4。效能方面寫入、讀取分別可達 3,000 / 1,000 MB/S，總寫入資料量為 380 TBW。保固方面則是具備三年保固。以下將介紹這款 T-Force CARDEA Liquid SSD 的細節與各項效能解析。

產品規格一覽 :
型號 : CARDEA Liquid
通道與介面 : PCIe 3.0 x4 with NVMe 1.3
儲存容量 : 256GB (另有 512GB / 1TB 版本)
工作電壓 : DC +3.3V
作業溫度範圍 : 0˚C ~ 70˚C
保存溫度範圍 : -40˚C ~ 85˚C
資料寫入總位元數 : 380 TB
產品重量 : 42g
產品尺寸 : 82(L) x 24(W) x 14(H) mm
濕度 : RH 90% under 40°C (operational)
振動測試 : 80Hz~2,000Hz/20G
衝擊測試 : 1,500G/0.5ms
保固期限 : 3 年保固


T-Force CARDEA Liquid M.2 PCIe SSD 256G 開箱

這次所要開箱的十銓 T-Force CARDEA Liquid M.2 PCIe SSD 256G。在顏色方面我們拿到的是藍色版本的水冷液，看上去簡單卻不平凡的水冷散熱片可以說是十分具有科技感。




T-Force CARDEA Liquid M.2 PCIe SSD 256G 包裝一覽。可以看到產品簡圖、主要規格特色、序號等等資訊。


內部包裝除了 SSD 本體外，還有附上水冷液補充說明書與水冷液補充罐，以及信仰貼紙。

CARDEA Liquid SSD 本體一覽。




正反面一覽。


側邊具有刻度，方便玩家觀察水冷液的消耗程度與補充時所注入的容量。




後方具有一枚螺絲，將螺絲旋開後就能夠將水冷液進行補充。

正面 PCB 上可以看到 PHISON PS5012-E12 主控。而在 PCB 正面有一枚 DRAM 及兩顆 NAND FLASH 顆粒，DRAM 採用的是 ESMT M15T1G1664A 128 MB DDR3L-1866 記憶體顆粒。

NAND FLASH 顆粒則採用 Toshiba TLC 顆粒 TC7AG55AIV，每顆容量 128GB，總共有 2 顆組成總容量 256GB。另外整合式電源管理轉換晶片也是群聯自家的 PS6102-22。

在正面有導熱膠與水冷散熱片底部接觸，背面的部分則是沒有看到任何元件。因此所有的 IC 都能夠獲得最直接的散熱。


拆卸散熱片後，SSD 本體正面一覽。


PHISON PS5012-E12 主控。


TC7AG55AIV Toshiba TLC NAND 。


ESMT M15T1G1664A 128 MB DDR3L-1866 DRAM。


PHISON PS6102-22 整合式電源管理轉換晶片與相關電路。


Team Group SSD Toolbox 軟體介紹

Team Group SSD Toolbox 可以適用於所有十銓科技所出產的 SSD。軟體設計上為免安裝軟體，功能上包含磁碟資訊 (健康度、溫度、容量等等)、S.M.A.R.T.資訊、壽命預計、資料轉移功能。十分方便。


磁碟資訊，包含健康度、溫度、容量等等狀態。


S.M.A.R.T.資訊。


資料轉移功能。方便玩家將資料轉移到本 SSD 上。


壽命預計。


T-Force CARDEA Liquid M.2 PCIe SSD 256G 效能測試

本次測試使用高階的 I9-9900K 平台。並且額外追加溫度測試項目，來對比有無水冷散熱片對運作溫度下的影響。

測試平台：
CPU: Intel i9-9900K
RAM: GEIL 白金龍 GWW416GB4000C19DC DDR4 4000 8Gx2
MB: ASUS ROG MAXIMUS XI EXTREME Z390
VGA: NVIDIA GeForce GTX 1080 公版
SSD:
系統: PLEXTOR M9PeG 512GB M.2 2280 PCIe SSD
測試主角: T-Force CARDEA Liquid M.2 PCIe SSD 256G
PSU: Enermax Revolution DUO GOLD 700W
OS: Win10 x64 Pro 1809

CrystalDiskInfo SSD 基本資訊。支援 NVME 1.3 與採用 PCI-E 3.0 x4 通道的規格。


CrystalDiskInfo 辨識資訊一覽。


CrystalDiskMark 測試，可以看到最高循序讀取速度有 3096.3 MB/s，寫入速度也有 1053.6 MB/s。超越規格上所標示的 3000 與 1000 MB/s。另外我們嘗試將測試大小設定至最大 32 GiB，藉此觀察寫入較大量的檔案對速度的影響。

從結果可以在 4K Q8T8 Q32T1 這兩個項目影響比較明顯，不過實際使用上倒是也不會有太大的差別。畢竟一般使用情境多為 4K QD4 以下的場景。




CrystalDiskMark 預設 1 GiB 與最大 32 GiB 測試結果。


AS SSD Benchmark 測試，循序讀取 2620.89 MB/s，循序寫入 995.44 MB/s。


AS SSD Benchmark 測試獲得 3230 分。


AS SSD Benchmark Copy-Benchmark。


Anvil’s Storage Utilities 測試，資料類型為 100% Incompressible (不可壓縮)。循序讀取 1456.61 MB/s，循序寫入 992.26 MB/s；4K QD16 讀取 125.5K IOPS、4K QD16 寫入 255.7K IOPS。


Anvil’s Storage Utilities。


ATTO Disk Benchmark 測試，循序讀取 3322.9 MB/s、循序寫入 1053.9 MB/s。


ATTO Disk Benchmark。


TxBENCH Benchmark 測試，循序讀取 3088.4 MB/s、循序寫入 1044.3 MB/s。


TxBENCH Benchmark。


PCMark 8 中的 Storage 測試採用遊戲、應用程式、網頁瀏覽等日常使用情境會遇到的軟體與使用情況，進行存儲頻寬與性能測試。此測試獲得 5070 分、存儲頻寬達 564.78 MB/s。


PCMark 8 Storage Benchmark。


IOMeter 為一款專門拿來評估伺服器存儲 I/O 效能的軟體。本次我們利用已寫好參數的設定檔進行測試，刷新頻率為 1 sec，並且勾選 Recoed last update results to file，再將所得到的數據用 Excel 繪製圖表。圖表縱軸單位為 IOPS，橫軸為測試經過的秒數時間。

在這個測試上，分別有大檔純寫入的 RAMP， 檔案大小 8KB、67% 讀取的 Database，大小檔混合、80% 讀取的 File Server，檔案大小 8KB、80% 讀取的 Workstation，以及大小檔混合但純讀取的 Web Server 以上共五種模式。每種測試將進行三次，每次測試時間為5分鐘。

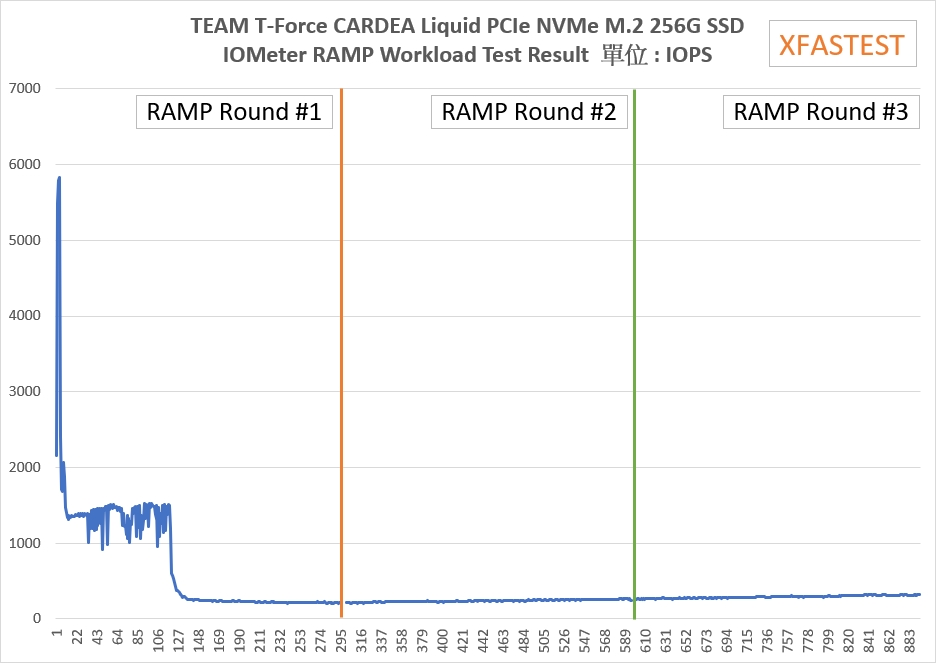

IOMeter RAMP 大檔純寫入 測試結果。


IOMeter Database 檔案大小 8KB、67% 讀取 測試結果。

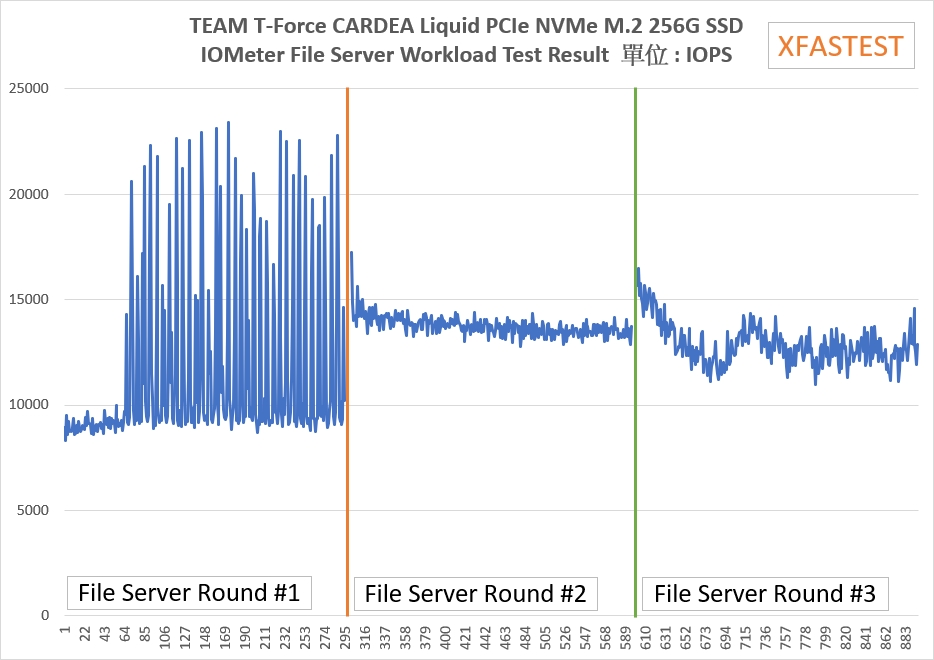

IOMeter File Server 大小檔混合、80% 讀取 測試結果。

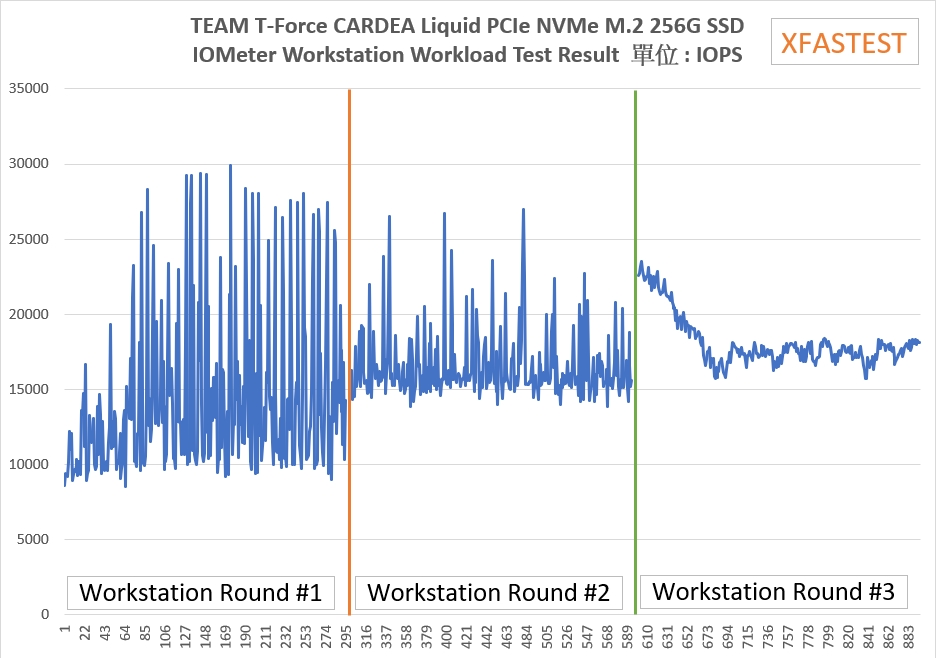

IOMeter Workstation 檔案大小 8KB、80% 讀取 測試結果。

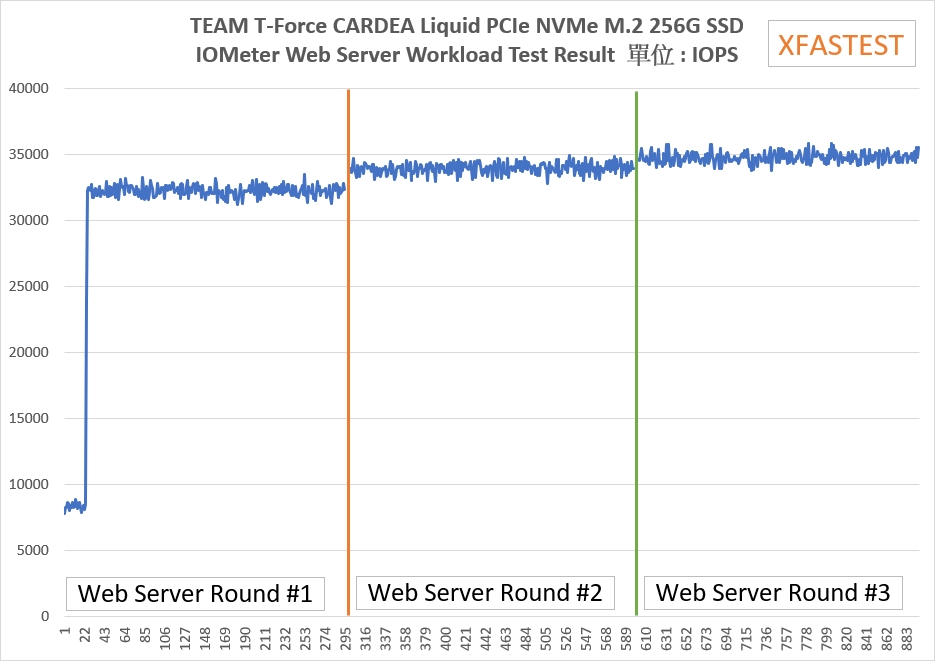

IOMeter Web Server 大小檔混合純讀取 測試結果。

從上述測試可以得知，在大檔純寫入 RAMP 項目中，約寫入 120 秒後才看到明顯降速的情況。且降速後的表現也有約 230~260 左右的 IOPS。基本上來說這個數字算是比大多數 SATA 介面的 SSD 還要高。

在混和大小檔、讀取的 Database、File Server、Workstation 這三個項目中則皆有約 9,000~30,000 IOPS 的效能表現。另外純讀取情況下的 Web Server 測試項目則是能夠持續維持 30,000 IOPS 以上的效能。


T-Force CARDEA Liquid M.2 PCIe SSD 256G 溫度測試

如同前言，CARDEA Liquid SSD 搭載著相當具特色的水冷散熱片。在這個測試項目將分別比較有散熱片與無散熱片狀態下的溫度，並且比較待機與連續寫入兩種情況。我們利用前述所提到的 IOMeter RAMP 項目來作為連續寫入的測試標準，並且藉由 CrystalDiskInfo 來辨識溫度。RAMP 項目測試時間約 5 分鐘。


無散熱片，待機溫度為 26 度。


無散熱片，連續寫入時溫度為 61 度，已達 CrystalDiskInfo 的紅色警告標準。


裝有 CARDEA Liquid 水冷散熱片的情況，待機溫度為 19 度。


裝有 CARDEA Liquid 水冷散熱片的情況，連續寫入時溫度為 46 度。

從溫度測試結果來看。在待機狀態下，安裝散熱片後待機溫度可降低達 36.8 %，連續寫入下可達 32.6 %。溫度表現可以說有相當明顯的改善。可見 CARDEA Liquid 水冷散熱片的設計是有相當程度的散熱效果的。


T-Force CARDEA Liquid M.2 PCIe SSD 256G 心得

十銓這回全新推出的 CARDEA Liquid 系列 SSD，採用創新且具專利設計的水冷散熱片。讓想要在 SSD 上也動水冷手腳的玩家來說也能輕鬆的安裝並維護。並且水冷散熱片帶來的散熱效果也相當不錯，從測試結果可以得知安裝前後有著超過 30 % 的差距。

在速度表現上也具有一定水準。這次所測試的 256GB 版本來說，循序讀寫分別均有超過 3000 MB/s 與 1000 MB/s 的表現。如果是容量更大的 1TB 版本，在寫入速度方面甚至可達 3000 MB/s。

PCMARK 8 的部分更拿到了 5070 分。這個分數其實與其餘市場上宣稱 PCI-E 4.0 規格的 SSD 十分的相近。可以得證在日常的使用上基本上是不輸新規格的產品。

對於使用透側甚至半裸測機殼且重視外觀的玩家來說，這款搭載相當創新且具專利設計的水冷散熱片的 Team T-Force CARDEA Liquid SSD，可以說是目前市場上相當獨特且適合的好選擇。
