[散熱改裝 Cooling & Mod] 酷碼MASTERLIQUID ML240R RGB一體式水冷開箱/安裝快速,多彩繽紛[XF]

[複製鏈接]| 回復
跳轉到指定樓層
1#
Shi-min 發表於 2018-3-30 09:57:19 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
Cooler Master-ML240R RGB_774x300.jpg

這次酷碼科技,在MASTERLIQUID系列中,新推出ML240R RGB一體式水冷散熱器,第一眼看到時,整體外觀與前款設計稍有不同,特別是在冷頭造型調整和增加了RGB燈效,並採用數位燈珠,色彩變化上也更多元,此外獨立專屬控制器,支援多組數位燈條同步控制,輕鬆調整出屬於自己的燈效。

MASTERLIQUID ML240R RGB,以240mm冷排散熱為主,一體式雙腔幫浦冷頭設計,將熱源與幫浦區隔,增加水冷幫浦壽命,水管銜接為鐵氟龍管,再加入編織包網,更加耐用與美觀,接下來就先來看產品規格部份,文章中會再進行實際開箱與安裝,最後在經過壓力測試。
規格
型號: MLX-D24M-A20PC-R1
CPU腳位支援:Intel-LGA2066/ 2011-V3/2011 / 1366 / 1151 / 1150 / 1156 / 1155 / 775
                    AMD-AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1
水冷排資訊
冷排尺寸: 277 *119.6 *27mm
冷排材質:鋁
風扇資訊
風扇尺寸: 120 *120 *25mm
風扇轉速: 650〜2000 RPM(PWM)+/-10%
風扇風量: 66.7 CFM
風扇風壓:2.34mmH2O
風扇連接頭:小4Pin
風扇噪音值:6~30dBA
額定電壓:12V-DC
幫浦資訊
幫浦尺寸: 85.6×70×49mm
幫浦噪音值15dBA
幫浦連接頭:小3Pin
額定電壓:12V-DC
產品保固:2年

MASTERLIQUID ML240R RGB水冷開箱
看完規格介紹後,就來進行開箱了,在產品的外包裝部份,以灰色和紫色搭配,外盒正面為ML240R RGB一體式水冷圖示,看來這次的燈效表現更加絢麗,外盒左右兩側有規格說明與特點介紹,像是全彩的燈效表現、專屬的RGB控制器、雙腔體的設計,最後外盒後方提供產品各處的尺寸,和簡介說明。

↑外盒45度圖示。


↑外盒正面,為實體圖示。


↑外盒右側,幾項特點的介紹。


↑外盒左側,詳細的規格說明。


↑外盒後方,產品說明與內容物尺寸介紹。


內容物總攬,一體式水冷散熱器本體,加上2組MasterFan 120AB氣流平衡扇,另外配件部份為,Intel LGA 2066-V3、LGA115X,與AM4專屬扣具,其餘為風扇固定螺絲、散熱膏、RGB專屬控制器、RGB一分三接線、風扇分接線、USB控制接線、說明書等。

↑一體式散熱器與風扇。


↑CPU專屬扣具。


↑相關配件等。


幫浦與冷頭整合設計,且上方加入2812 燈珠,並配合柔光罩,讓燈光更均勻,下方接觸面積為純銅底座,水冷管則是耐高溫不易變質鐵弗龍管,在外層加入編織包網,除了更耐用以外,視覺上也更美觀。

↑一體式冷頭上方,考慮到安裝時logo可能會相反,上蓋設計能夠取下更換。


↑冷頭下方,接觸面為純銅底座。



↑鐵氟龍管加上黑色編織包網,質感相當不錯。


↑外徑14.07mm。


另外在散熱冷排為240mm尺寸,提供2組120mm風扇安裝,冷排右側有易碎貼保貼,若破損將會失去保固。

↑冷排長度275mm


↑冷排寬度118mm。


↑冷排厚度27.49mm。


風扇為MasterFan 120AB氣流平衡扇2組,接頭提供4pin(PWM)、數位RGB 3pin,這次新款的風扇,則是將RGB燈改為2812燈珠,另外獨立的燈光控制器,支援3組數位燈、1組RGB 4pin燈、主板控制3pin與4pin,在控制盒背面加入磁吸,讓機殼內部固定更方便;不過目前這款一體式水冷還沒上市,PC端軟體尚未準備就緒,等軟體公布後會在補充相關說明。

↑風扇正面。


↑風扇背面。


↑LED配置是以風扇軸心圍繞一圈,共8顆燈珠。


↑小4pin與數位圓孔3pin接口。

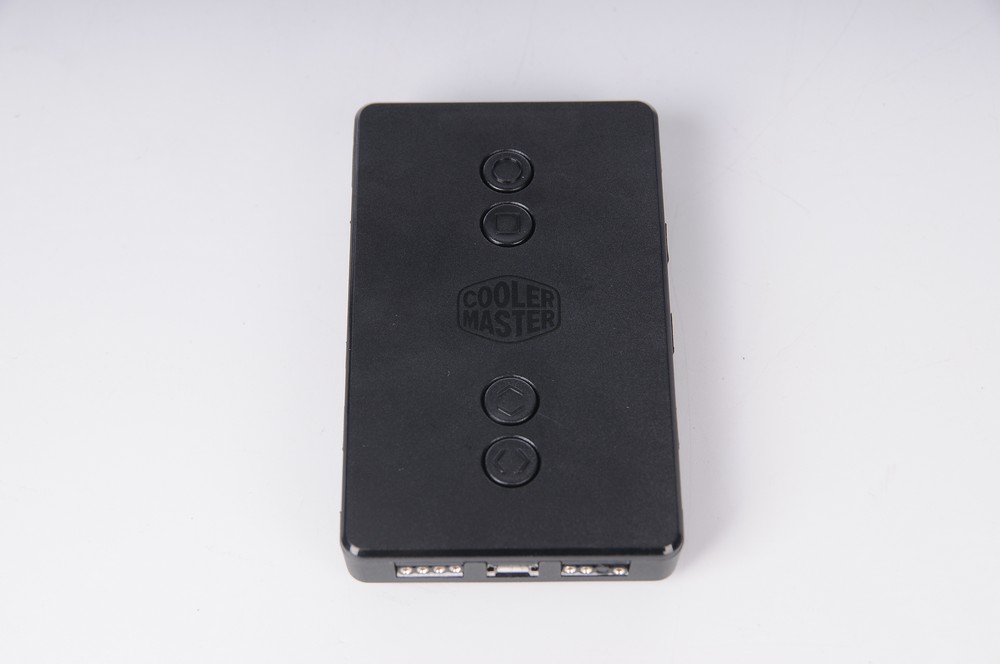

↑控制器正面,提供燈效模式切換、燈效速度調整、燈光顏色切換、數位燈與5050燈控制切換。


↑控制器右側與下方。


↑控制器左側與上方。

MASTERLIQUID ML240R RGB安裝簡單,方便快速
在主機板CPU扣具支援部份,提供3種腳位安裝,分別是Intel LGA115X與LGA2066腳位,和AMD AM4腳位,接下來透過實際的安裝,讓大家更清楚如何安裝。

先以LGA115X安裝,先準備好強化背板部份,並將T型螺絲與卡扣固定後,就能闔於主機板背面,將四個塑膠柱套上,再把冷頭固定扣具鎖上,冷頭蓋上(切記膠膜記得撕開,散熱膏塗好),四個角落螺絲固定即可。

↑安裝前的準備。


↑LGA115X強化背板固定,孔距有3段可自行調整。


↑四個角落銅柱安裝。


↑冷頭固定扣具鎖上。


↑冷頭裝上螺絲鎖住就完成。


LGA2066腳位安裝跟LGA115X相比,少了安裝強化背板的動作,直接將銅柱固定於CPU角座四周,由於冷頭固定扣具與115X一樣,所以安裝方式同樣,最後在將冷頭蓋上,四個角落螺絲固定即可。

↑安裝前的準備。


↑4個角落銅柱固定。


↑冷頭裝上螺絲鎖住就完成。


最後在AM4腳位安裝,則是沿用主機板上的強化背板與卡扣,再把冷頭固定扣具鎖上,冷頭前後扣住,上下兩顆螺絲鎖緊即可。

↑安裝前的準備。


↑冷頭固定架安裝。


↑冷頭裝上螺絲鎖住就完成。
