小巧易用、全新Thecus_OS 7.0介面的色卡司N2810 NAS網路儲存設備+Seagate 8TB NAS硬碟開箱分享 (下)

上篇: https://www.xfastest.com/forum.php?mod=viewthread&tid=170889

[Link Aggregation]

中華電信與遠傳電信在開放2600Mhz的LTE頻段後，預計將陸續支援放3CA(Carrier Aggregation)，Aggregation這個網路通訊常用的名詞瞬間夯起來，中文翻譯為聚合，其意涵就是合併不同的通道進行傳輸，網路上有需多文章使用車道作比喻，而個人比較偏向使用水龍頭來解釋，使用兩個水龍頭同時裝水。當然會比只開啟其中一個水龍頭裝水，來裝得多。

既然Aggregation是網路通訊常用的名詞，在乙太網路環境，也有Link Aggregation，可稱頻寬聚集或網路聚合，是IEEE 802.3ad標準協定中的一部份。

IEEE 802.11ad定義交換機上不同的實體介面結合在一起使用，邏輯性上視為一條實體線，而該功能又不同廠家也有不同的名稱，比如Intel 叫Link Aggregation，而3COM卻叫Port Trunking，CISCO又叫做EtherChannel，在Linux 系統也可利用軟體的方式（Linux Bonding 的技術）結合多張網路卡來聚合網路頻寬，除了可以達到提高連線速率之外，也可以達容錯的功能，不會因為單一網路線或網路卡的故障，而失去聯外網路的能力。


▲ 在Thecus OS 7.0中，Link Aggregation翻譯為聚合網路，共支援七種聚合模式，可以選擇介面組成一張邏輯的網卡，並且在這張網卡上設定IPv4或者IPv6的網路位址。


▲ 除了聚合網路介面之外，Thecus OS 7.0也支援了相當流行的動態DNS服務，讓浮動制的DSL寬頻也能使用DNS服務。


▲ Thecus OS 7.0將常用的服務，分門別列的整起得相當好尋找，檔案服務中共有七大項，包含Samba、AFP、NFS、FTP、TFTP、WebDAV。


▲ Thecus OS 7.0將HTTP/HTTPS網頁服務的介面設計得十分精簡，並可以替SSL加密功能上傳憑證與金鑰。


▲ Thecus OS 7.0將HTTP/HTTPS網頁服務使用的常見的apache伺服器。


▲ Thecus OS 7.0也有資源VPN伺服器，網頁下方貼心地提醒兩點注意事項：
1. VPN 伺服器使用到 50, 500, 1701, 4500 連接埠。若要透過網際網路或防火牆連線時，請設定路由器的連接埠對應，或防火牆規則。
2. 若 VPN 客戶端系統為 Windows，請參考以下網頁修改 Windows 登錄設定 - https://support.microsoft.com/kb/258261/en-us


▲ 在SSH服務中除了啟用SSH供遠端登入管理之外，也可一併啟用SFTP服務供傳輸檔案，經由加密的方式傳輸，避免途中遭到竊聽。



▲ Thecus OS 7.0支援直接將下載的ISO掛載在檔案系統上。


▲ 經由SSH登入驗證目錄存在無誤。



▲ Thecus OS 7.0支援本地備份，簡單說就是NAS主機內部的檔案複製。


▲ Thecus OS 7.0支援Rsync服務器，簡單鍵入帳號密碼就能啟動，這邊講的是主機端，再回頭看遠端服務這一項，講的則是用戶端。


▲ 在此假設在另一台Thecus NAS主機上，啟用遠端服務，輸入上一個圖文中建立的帳號密碼，並打入Rsync伺服器網路位址，即可取得伺服器資料夾資訊。


▲ 接下來選擇需要備份的目錄。


▲ 替Rsync遠端備份任務起個名字，並設為啟動。


▲ 最完最後的設定，就完成設定任務。


▲ 可以看到Rsync備份作業正在進行中。


▲ 執行USB拷貝也可以將USB外接裝置的內容備份到主機內的磁碟中。


▲ 在Thecus OS 7.0的介面中，也可以輕鬆地啟動iSCSI Target。


▲ 在Thecus OS 7.0的介面中，提供三種iSCSI認證方式供選擇。


▲ 替Target取個LUN名稱，建議選擇「精簡佈建」，這次開箱的硬碟做完RAID 1不是只有8TB嗎？為何可以選擇16384GB呢？因為精簡佈建(Thin Provisioning)可以讓管理者在有限的儲存空間裡，在尚未實際占滿時，能夠暫時性地的設定較大儲存空間。



▲ 記得要到第二個頁籤開啟iSCSI服務，才能夠正常使用。


▲ 做最後的確認，即完成了iSCSI Target的設定，是不是非常簡單啊！經由iSCSI可將NAS主機的空間提供給其他伺服器存取。

▲ 在設定面板裡也有資源監控的功能，有圖表可以看到CPU、RAM、硬碟、網路介面的負載。


▲ 在到處測試的最近兩小時期間，CPU與RAM的負載皆在很正常的範圍內。


小節: Thecus OS 7.0在把常用服務與設定功能集中的控制面板中，頗有windows控制台的意味，在使用上更直覺，幾乎只要看過一次，下次就能輕鬆找到功能所在！一些在NAS主機上不常用的功能，Thecus OS 7.0也沒有為了浮誇NAS的強大而勉強建入，例如MySQL跟PostgreSQL等資料庫伺服器，Thecus讓整個操作介面更洗鍊，熟悉Windows操作介面的使用者切入更簡單。


[便於使用的APP]





▲ 使用transmission這套軟體，可以簡單的經由載入torrent檔，以P2P方式下載分享檔案。


▲ 由Thecus OS 7.0的APP中心就可以安裝McAfee防毒軟體，由Scanner頁籤進入編輯掃描任務，先選取欲掃描的目錄，在設定對於病毒嫌疑檔的處置方式，預設為隔離(Quarantine)，並可設定掃描時機點，分為立即掃描(New)、每日掃描與每週掃描。


▲ 以病毒碼為基礎的防毒軟體，維持最新的病毒碼，才能阻絕日新月異的電腦病毒，McAfee也不例外，可以設定自動線上更新、或者手動線上更新，也可以自行上傳病毒碼。


▲ 接著測試防毒軟體是不是能正常運作，如上圖顯示的ECAR-test-file，以SSH登入NAS主機內，然後以vi編輯器輸入「X5O!P%@AP[4\PZX54(P^)7CC)7}$EICAR-STANDARD-ANTIVIRUS-TEST-FILE!$H+H*」後儲存。


▲ 其實ECAR-test-file並不是真的病毒檔案，只是McAfee把他建檔在病毒碼資料庫內，所以防毒軟體會把他當作病毒處置，在RAID目錄內的HOME/admin，也就是/raiddata/0/HOME/admin內真的掃描到ECAR-test-file中毒了。



▲ 到隔離區去，ECAR-test-file被隔離到此，如此驗證McAfee真的可以掃描到病毒，有了McAfee防毒軟體，檔案存放在Thecus NAS上將更有安全保障。


▲ Local Display可以讓Thecus N2810 NAS主機有HDMI的輸出能力，Local Display也可以同時啟用VNC Server


▲ PC端可經由RealVNC等VNC Client登入Thecus N2810 NAS主機。


▲ VLC也成為Thecus OS 7.0的一個APP，安裝後可在N2810 NAS主機上用VLC Media player，


▲ VLC並具備遠端遙控的功能，Android請搜尋Android VLC Remote，iOS請搜尋iphone VLC Remote。


[帳號管理::獨樂樂不如眾樂樂]



▲ 本章節將介紹如何將NAS分享其他親友使用，先到管理面板的使用者帳號中，新增一位friend的帳號。

非系統管理員進入到Thecus OS 7.0中時，只會有三大中心 - APP中心、檔案中心與相片中心，只有管理員才會有控制面板。


▲ 在檔案中心可以對於檔案與目錄進行操作與分享。


▲ 成功在檔案中心上傳了一系列的照片。


▲ 若想要將檔案分享到網路上，可以點選檔案後，選取分享檔案功能。



▲ 還能設定分享的密碼，以及可以下載的時間，最後按「產生分享連結」，下方就會出現分享的連結，記得把IP位址改成Public IP、或者是申請的FQDN，例如:
https://kradark.twgogo.org/shares/?id=636bdc73-67ab-46ab-91d2-baf7be376b78&share_mode=file



▲ 相片中心將會自動顯示 HOME/<username>/PHOTO下的照片，並可以做基本的管理。


▲ 管理員可以控制允不允續使用者使用APP模組。


▲ 授權非管理者使用APP模組旁會出現一個勾勾。


▲ 非管理者登入後，可以在APP中心裡看到已被允許使用的APP。

小結: Thecus N2810的帳號管理十分輕鬆，不同的使用者有自己的專用目錄，也能針對每一個使用者設定磁碟空間配額，帳號簡單分為管理員及一般使用者，各自的權限也不相同，管理員普通為NAS主機擁有者與服務管理者，而一般使用者則為親朋好友的帳號。

除了開箱的Seagate 8000GB NAS HDD之外，這次還自備了以下物品輔助測試:

1. SATA連接線一條
2. Windows 7正版軟體一套
3. ASUS MD 750主機一組


▲ ASUS MD750使用intel core i5 3570處理器。






▲ ASUS MD750使用Ivy Bridge平台與Q77南橋晶片。



▲ 將Seagate 8000GB NAS HDD接在windows 7個人電腦上來測試單碟的讀取效能，為了能夠客觀地測試出數據，將磁碟重新分割，格式化成沒有資料的硬碟。


▲ 新的分割區有7630884 MB，並掛載的DISK E:。

▲ 以CrystalInfo查看ST8000VN0002-1Z8112 8000GB NAS專用硬碟的數據，這次一顆馬達轉速每秒高達7200轉的高速度硬碟，有別以往以5900轉為主的NAS專用碟，開機次數只有8次，其餘S.M.A.R.T.數據良好無誤。

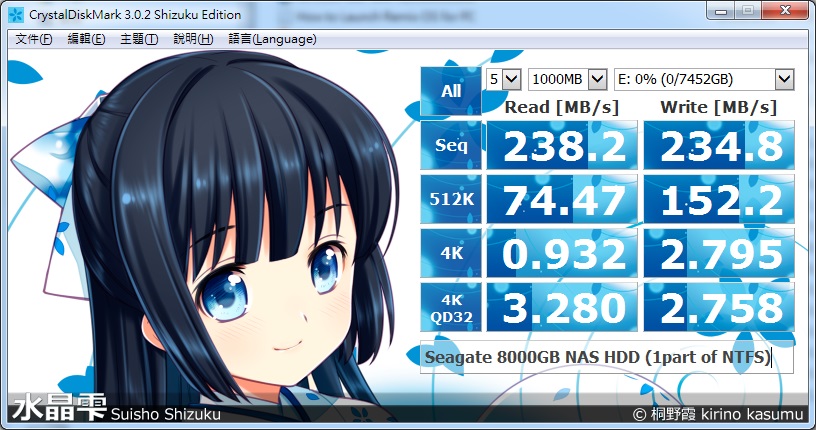

▲ 以CrystalMark測試1000MB檔案的讀寫，得到最高讀取238.2MB/s與最高寫入234.8MB/s的優異成績。


▲ 以CrystalMark測試4000MB檔案的讀寫，得到數據與預設值1000MB類似，在表示提升測試Pattern的大小，並無明顯差異。


▲ 以CrystalMark測試50MB檔案的讀寫，循序讀取得到最高讀取提升到241.7MB/s與最高寫入218.2MB/s的成績，512K寫入則有418.2MB/s。


▲ AS SSD測試iops，在4k讀取為200 iops，在4k寫入為704 iopsAS SSD benchmark總得分為62。


▲ AS SSD benchmark測試Copy-Benchmark，ISO COPY速度128.24MB/s，程式COPY 70.56MB/s，遊戲COPY 10.86MB/s。


▲ AS SSD benchmark測試Compression-Benchmark，速度均線在21x MB/s上下。


▲ 以俗稱快樂版的ATTO Bench來測試總長256MB檔案的讀寫效能，0.5KB到8KB有著爆炸性的成長，而8KB後的讀寫即穩定達到235.7MB/s左右的成績，往上差異不大。


▲ 以ATTO Bench測試，將總長提高到512MB檔案，測試結果與256MB類似。


▲ 將ATTO Bench測試直接拉高到總長提高到1024MB，測試結果無太大變化，讀寫最高約237MB/s。


▲ AS SSD benchmark測試循序讀取得到最高讀取提升到226.33MB/s與最高寫入184.89MB/s的成績，4K存取則最有參考價值，讀取0.86MB/s與最高寫入2.75MB/s的成績，搜尋時間讀取為15.462ms，寫入搜尋時間為3.676ms。


▲ 在ATTO bench執行時，使用Windows 7效能監視監看Local disk的效能狀態。




▲ 在ATTO bench執行時，由於讀寫輪流執行，所以讀取與寫入的時間比例成輪替狀態。


▲ 在ATTO bench的測試檔案較小，所以DISK存取的時間，波谷間的間隔較小。


▲ 在ATTO bench的測試時，Current Disk Queue深度隨著讀寫Request而起伏。


▲ 在ATTO bench的測試時，Current Disk Queue深度隨的測試終了而下降。




▲ Anvil's Benchmark的測試結果，Seq 4MB讀取達56.23 iops與224.02 MB/s，Seq 4MB寫入達50.33 iops與201.34 MB/s。



▲ Anvil's Benchmark的Endurance testing結果。


▲ Anvil's Benchmark的threaded QD(隨機讀取)結果。


▲ Anvil's Benchmark的threaded QD(隨機寫入)結果。


▲ Anvil's Benchmark的threaded QD(隨機讀寫)結果。


▲ 在Anvil's Benchmark的測試過程中，Disk Read Time與Disk Write Time都是集中連續出現，而且持續時間較久，原因是因為Anvil's Benchmark的測試策略與ATTO Bench不同，是讀取與寫入分頭測試，而且測試的樣本較大。

小結: Seagate 8000GB NAS專用HDD在無內部破碎與外部破碎的狀況下，大區塊循序讀寫的效能普遍尚可達200+MB/S，但小區塊的讀寫以傳統硬碟來說也不俗，果然是有發揮大容量與7200RPM的實力。

[Link Aggregation讓頻寬加倍]

中華電信與遠傳電信在開放2600Mhz的LTE頻段後，預計將陸續支援放3CA(Carrier Aggregation)，Aggregation這個網路通訊常用的名詞瞬間夯起來，中文翻譯為聚合，其意涵就是合併不同的通道進行傳輸，網路上有需多文章使用車道作比喻，而個人比較偏向使用水龍頭來解釋，使用兩個水龍頭同時裝水。當然會比只開啟其中一個水龍頭裝水，來裝得多。

既然Aggregation是網路通訊常用的名詞，在乙太網路環境，也有Link Aggregation，可稱頻寬聚集或網路聚合，是IEEE 802.3ad標準協定中的一部份。

IEEE 802.11ad定義交換機上不同的實體介面結合在一起使用，邏輯性上視為一條實體線，而該功能又不同廠家也有不同的名稱，比如Intel 叫Link Aggregation，而3COM卻叫Port Trunking，CISCO又叫做EtherChannel，在Linux 系統也可利用軟體的方式（Linux Bonding 的技術）結合多張網路卡來聚合網路頻寬，除了可以達到提高連線速率之外，也可以達容錯的功能，不會因為單一網路線或網路卡的故障，而失去聯外網路的能力。

▲ 在Thecus OS 7.0中，Link Aggregation翻譯為聚合網路，共支援七種聚合模式，包含了Load balance、Failover、802.3ad、Broadcast、Balance-XOR、Balance-TLB與Balance-ALB可以選擇介面組成一張邏輯的網卡，並且在這張網卡上設定IPv4或者IPv6的網路位址。

為了能夠測試頻寬聚合802.3ad LACP，今天早上趕緊向友人借用了一台一台支援頻寬聚合的交換機HP 1810-8G。 伺服端使用Thecus N2810 NAS主機以頻寬聚合頻寬聚合綑綁兩個GbE介面， 用戶端則利用Windows Server 2012 NIC Teaming功能綑綁Thecus W2000的兩個GbE介面，並且在Thecus W2000上使用TCP的FTP檔案傳輸軟體與UDP的TFTP檔案傳輸軟體測試連接N2810的速度。





▲ 在管理PC上增加一組192.168.2.11的管理IP，以便進入HP-1810 SWITCH設定。



▲ 在HP-1810 SWITCH的管理介面，在Trunk Configuration中，將Port7、8設定為TRK1，模式為Static。並將N2810的兩個GbE網路埠使用Cat.5e網路線連入HP-1810 SWITCH Port7、8，燈號顯示Active的綠色。


▲ 完成了在Thecus N2810上的綑綁網路卡，看到boud0覺得很眼熟，難道底層是由Linux所實作802.3ad？


▲ 進入系統查看果然不假，Thecus OS可以隱匿Linux的本質，卻又可以帶來Linux輕量與穩定的好處。


▲ 在Thecus W2000的Windows 2012 R2 Esstential，進入伺服器管理員，找到本機伺服器，再到內容中啟用NIC小組。

▲ Windows Server內把頻寬聚合叫做小組，將Thecus W2000的兩個1Gbps的乙太網路介面新增到新小組。



▲ 小組的模式設定為靜態小組。


▲ 如此就將W2000的兩個GbE介面綑綁再一起，與HP-1810 SWITCH 連結。

▲ 上HP-1810 SWITCH查看Trunk狀態無誤。



▲ 在Thecus OS 7上啟用N2810上的SNMP，社群就是讀取密碼。



▲ PRTG可以經由SNMP來查看網路介面的流量，圖形化介面相當好用。


▲ 同時在在Thecus OS 7啟用FTP，並解除流量限制，以便測試頻寬聚合的威力。



▲ 在可靠的區域網路內傳輸檔案，可以考慮啟用UDP協定tftp，少了流量控制來增加傳輸效率。


▲ 在頻寬聚合的加持之下，由N2810下載檔案，最高可達18xMB/S，流速往往大於120MB/s以上。


▲ 另外再N2810系統內部複製30個6TB ISO檔案，以iostat觀察I/O狀態，md0極為兩顆Seagate 8000B NAS專用碟所組成的RAID 1，其每秒鐘寫入的區塊數可達16000個以上。


▲ 在Thecus OS 7啟用WebDAV以便T-OnTheGo可以連接N2810。

[T-OnTheGo 色卡司行動APP]



▲ T-OnTheGo 色卡司行動APP整合了行動裝置的資料上下傳、NAS照片瀏覽、音樂撥放、影片撥放這些功能，讓你不要再下載多種APP，在單一APP中完成常用的功能。


▲ 除了Android系統，T-OnTheGo 也支援iOS系統。




[使用心得]

使用Thecus N2810 NAS主機作為儲存方案，可以從內部切割空間，經由遠端存取私有雲，就不用遠重千里，冒著資料損毀的風險使用外接式硬碟攜回資料，就直接由遠端遙控Thecus N2810 NAS主機下載檔案！

而親友的電腦則只需要準備一顆系統碟，出遊的照片與拍攝的短片，直接放到集中管理的NAS儲存，大家也不用人人都開著一部機器抓檔，統一由NAS來負責即可，而且兩顆Seagate 8000GB硬碟機還可以做鏡射，兩棵具有一模一樣的資料，不用再費時做人工對拷，也不用怕因為其中一顆硬碟損毀而導致資料消失！


▲ 堂弟與友人第一次接觸到NAS設備，對於NAS有此等能耐，覺得十分驚奇與訝異。

[結語]





機體性能方面：Thecus N2810 NAS主機內建 Intel Celeron N3050雙核心處理器與2GB記憶體，效能足以勝任大部分網路存儲工作，主機支援4K超高畫質多媒體影音播放。

外型方面：輕巧外型，不占空間。

高可用度方面：支援色卡司自家的失效接管功能，N2810背板有2組Gigabit網路接口，提供7種網路聚合模式，傳輸實際測試可達180MB/s。

軟體部分：並搭載Thecus最新操作系統ThecusOS™ 7.0，N2810除了APP中心外，隨機附贈免費Acronis OEM備份軟體(單機版)、Intel防毒軟體，99%防止病毒入侵。

其他豐富功能部分，更可以透過VPN進行遠端操控，支援Rsync、iSCSI備份方式，密碼保護式檔案分享更能兼顧方便性與安全性。

Seagate 8000GB NAS專用HDD在無內部破碎與外部破碎的狀況下，大區塊循序讀寫的效能普遍尚可達200+MB/S，但小區塊的讀寫以傳統硬碟來說也不俗，果然是有發揮大容量與7200RPM的實力，並在塔式設備上加強抗震能力，搭配Thecus系列NAS更相得益彰。
