GIGABYTE X399 AORUS Gaming 7 主機板開箱測試 / 電競旋風 鷹雄氣概 [XF]

技嘉這波高階 HEDT 平台大戰中，端出了首款「X399 AORUS Gaming 7」主機板，雖與 X299 大同小異，但還是有些不同之處，通過 Threadripper 處理器的 64 條 PCIe 通道，可至多 4-Way x16/x8/x16/x8 多顯示技術，並可安裝三組 M.2 NVMe SSD，更大器標配三組 M.2 散熱片；更別說閃閃動人的 RGB FUSION 燈效，並支持數位燈條，讓玩家的電腦主機，可打造出色彩多變的電競風格。

規格
尺寸：ATX(30.5cm x 24.4cm)
處理器腳位：TR4
晶片組：AMD X399
記憶體：8 x DIMM, MAX 128GB, DDR4 2667/2400/2133 MHz
擴充插槽：2 x PCIe 3.0 x16、2 x PCIe 3.0 x16（@x8）、1 x PCIe 2.0 x16（@x4）
儲存埠：8 x SATA 6Gb/s、3 x M.2 Socket 3（PCIe 3.0 x4 & SATA）
網路：Rivet Networks Killer E2500
無線：Wi-Fi 802.11 a/b/g/n/ac 2.4/5GHz、藍牙v4.2
音訊：Realtek ALC1220 codec、Sound BlasterX 720°
USB埠：1 x USB 3.1 前置插座、8 x USB 3.0（CPU）、1 x USB 3.1 Type-C / Type-A、2 x USB 3.0（@midboard）、4 x USB 2.0（@midboard）


X399 AORUS Gaming 7 主機板開箱

X399 AORUS Gaming 7 維持著帥氣有形與閃閃動人的外觀設計，採用 AMD X399 晶片組與 TR4 處理器腳位，支持最強悍的 AMD Ryzen Threadripper 處理器，提供 4 通道 8 DIMM 記憶體插槽，最高可擴充至 128GB 容量；而主機板 PCIe 擴充插槽，則使用 CPU 提供 48 條 PCIe 通道，提供 2 組 PCIe x16 與 2 組 PCIe 3.0 x16（@x8），支持 4-Way x16/x8/x16/x8 多顯示技術。

儲存擴充方面，有著滿滿 8 組 SATA 6Gb/s 連接埠，以及 3 組 M.2 Socket 3 支持 PCIe 3.0 x4 與 SATA 通道，而其中有兩組 M.2 最長可安裝至 22110 規格；而 USB 連接埠，除了配置前 USB 3.1 插座之外，於主機板後方亦有著 USB 3.1 Type-C 與 Type-A 連接埠，以及 CPU 提供的 8 組 USB 3.0，而晶片組提供的 2 組 USB 3.0 與 4 組 USB 2.0，則需連接至主機板的連接埠進行擴充。

只不過 X399 這張的網路介面就與 X299 有著不同之處，X299 配置 Intel + Killer GbE 雙 LAN 與 Killer Wireless-AC；但 X399 這張則較基本，提供 Rivet Networks Killer E2500 GbE LAN，以及 Intel Wi-Fi 802.11ac 2.4/5GHz，此配置也足夠玩家順暢電競連線；音效上採用 Realtek ALC1220 音效晶片與音響電容，搭配 Sound BlasterX 720° 音效強化軟體，並有著 USB DAC-UP 2 可讓 USB 耳機有更純淨的電源。


↑ 主機板外盒上，有著帥氣的 AORUS 老鷹頭示，並標示 RGB Fusion、Smart Fan 5、Killer E2500 與 VR Ready。


↑ 盒子背面除了產品規格外，亦詳解了特色功能，更有著主機板通電點燈的示意圖。


X399 AORUS Gaming 7 外觀上以黑色系為主，在 I/O 外殼、供電模組與 PCH 散熱片上，有著 AORUS 視覺的造形設計，且 PCH 上的 AORUS 雷雕飾版，只要把插銷拔掉，就可以自行更換飾版；而技嘉主機板上的 RAM 插槽與 PCIe 插槽，都有著金屬防護設計，可提升插槽水平與垂直的耐壓強度，並在 PCIe 插槽中更打入兩根固定支架，更於板子後方透過焊錫固定，增加板載的強度。

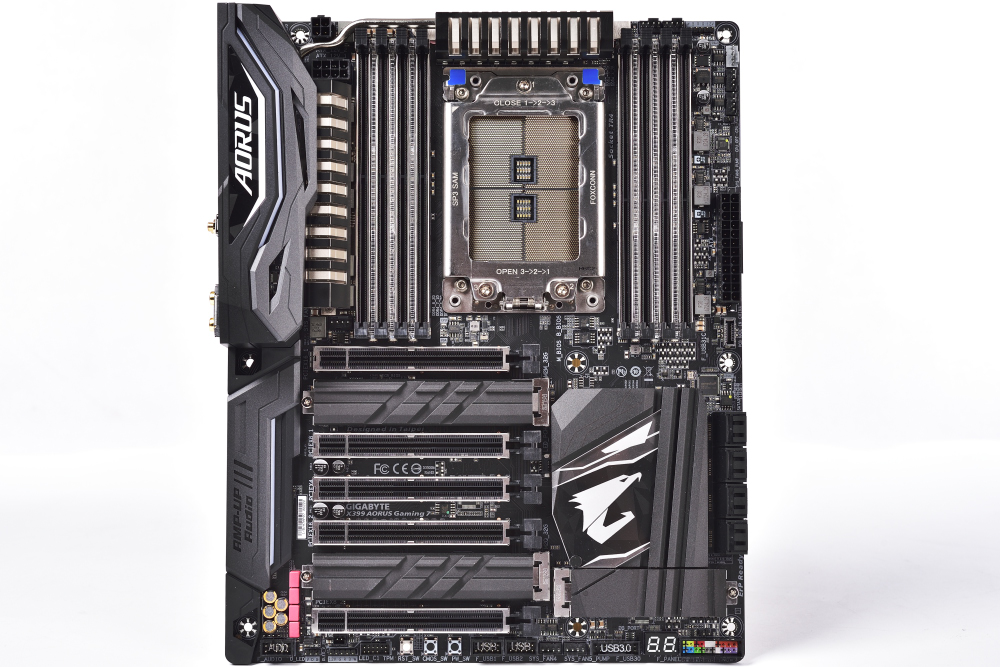

↑ X399 AORUS Gaming 7 外觀。

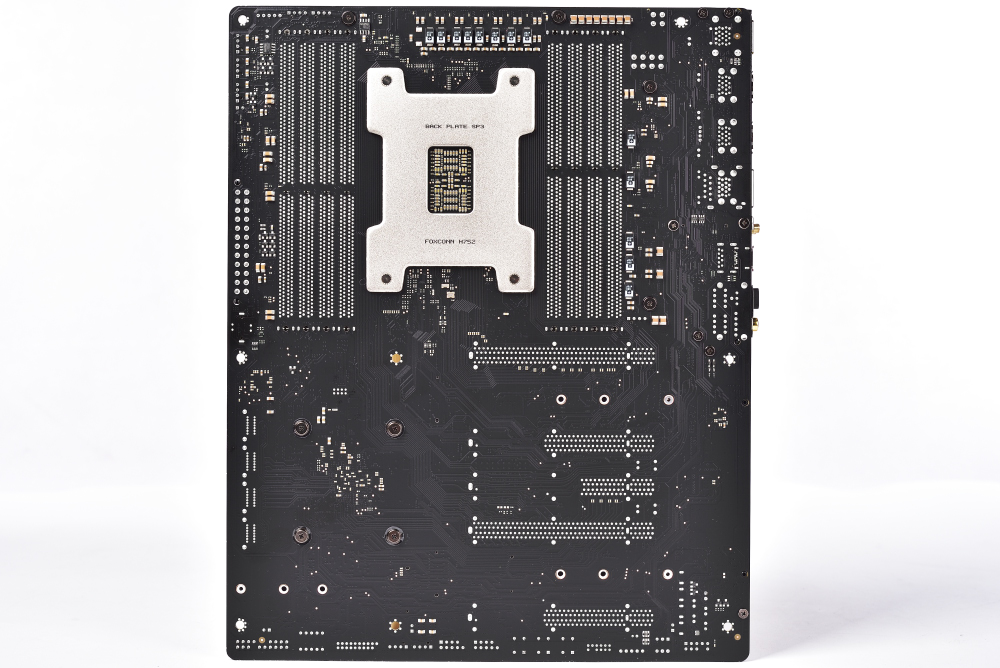

↑ 主機板背面。

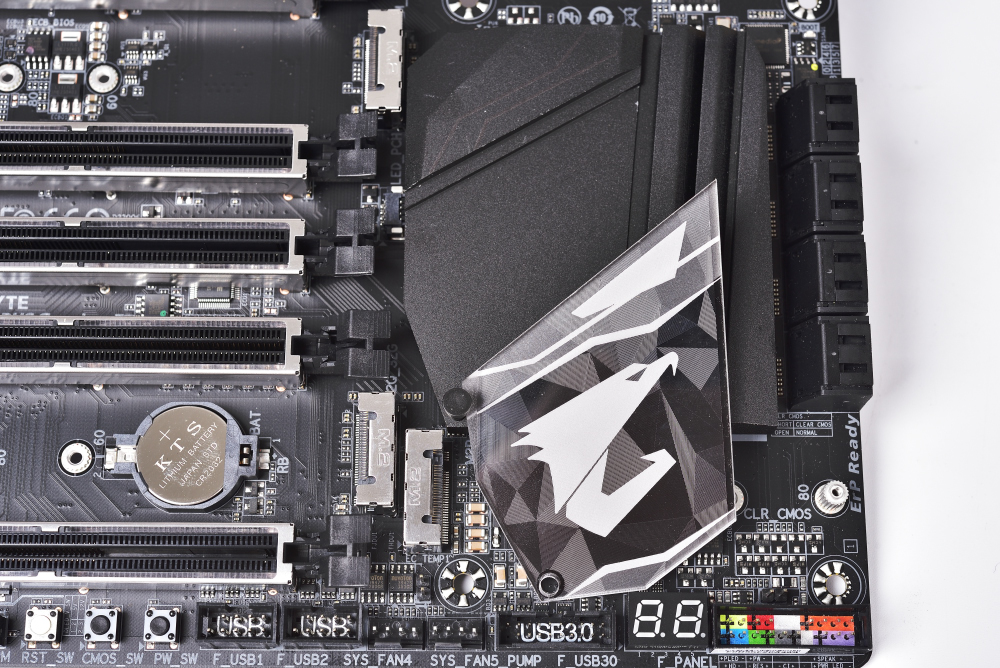

↑ 雷雕飾版可自行更換不同圖案。


Thradripper 支持四通道 8 DIMM 記憶體，安裝上一樣是建議先從 CPU 外側的 DIMM 開始安裝；技嘉主機板的記憶體插槽，都有著金屬外殼保護，可增加插槽的強度與耐用度；但由於 TR4 腳位的 Ryzen Threadripper 處理器有著 4096 根接點 2 Socket 設計，使得處理器的腳座含扣具，佔用了相當大的主機板空間，因此主機板配置上有些許調整。

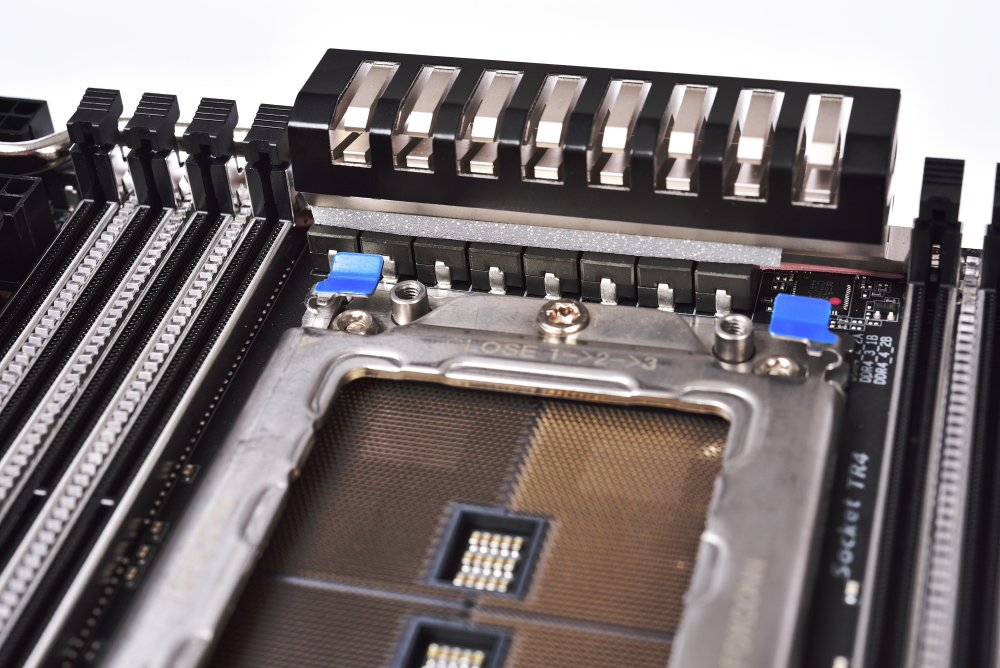

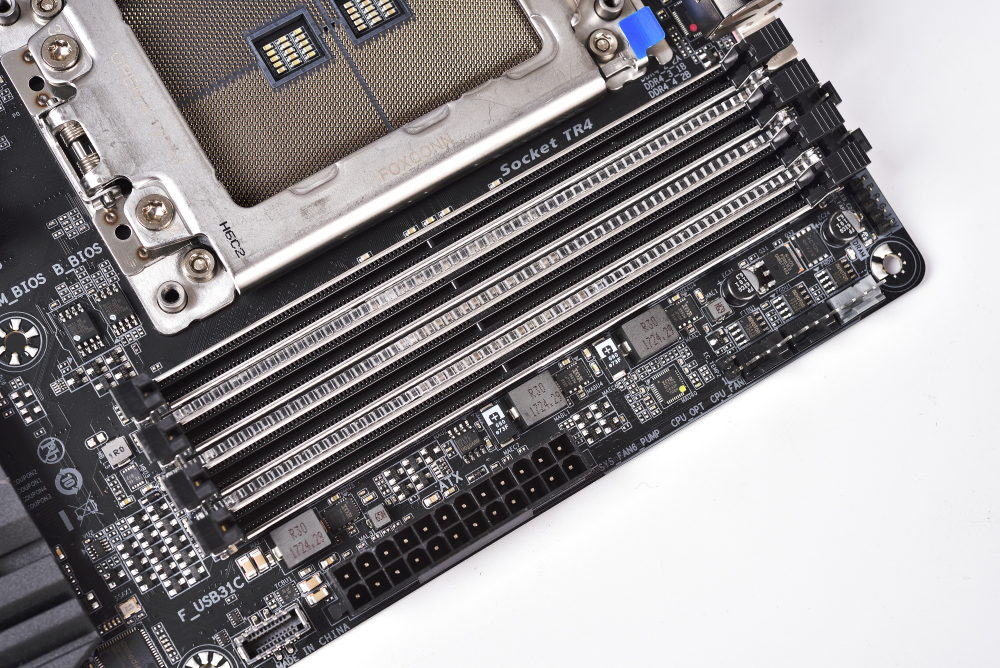

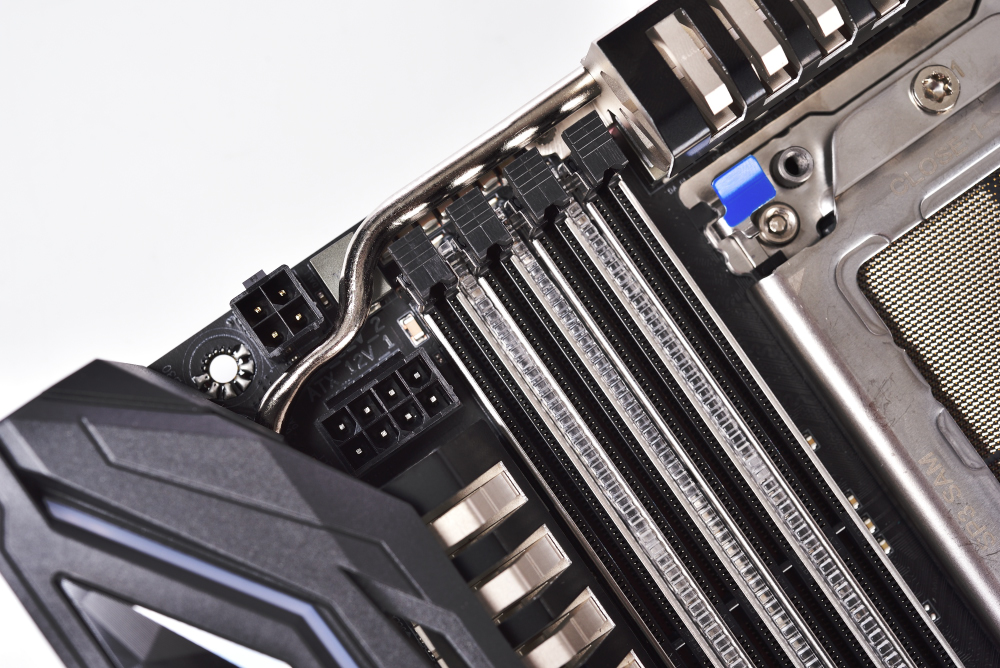

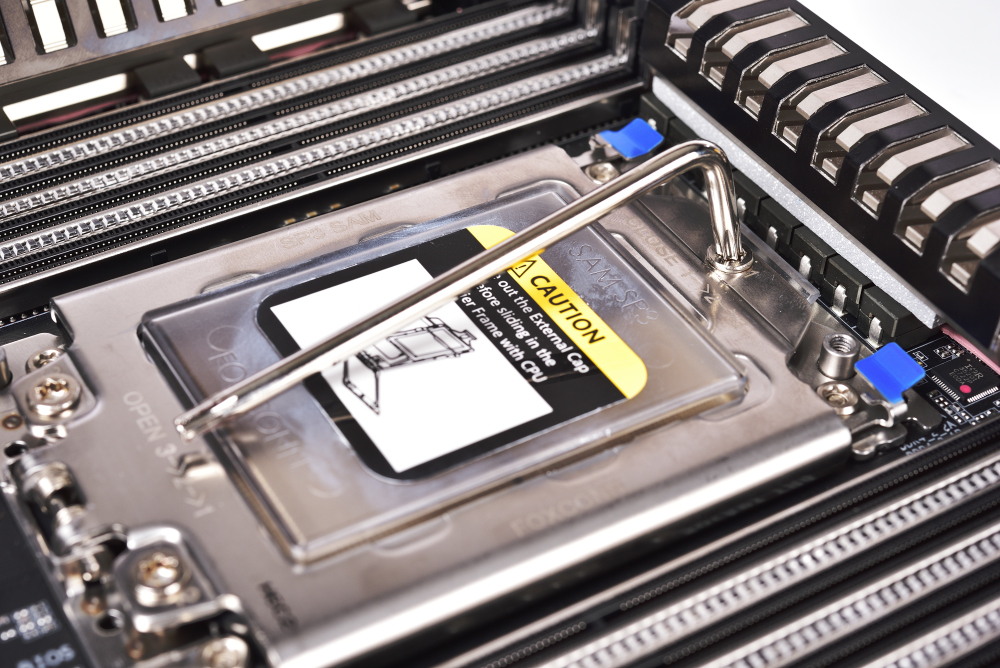

↑ TR4 腳位與記憶體。


主機板右上角，則有著 ATX-24 pin、USB 3.0 與 USB 3.1 插座，以及各式 4 pin 風扇接頭。


↑ 主機板右上角介面。


主機板供電方面，則是使用 IR 數位電源控制與 PowIRstage 晶片，CPU 採 8 相數位供電設計，搭配 IR 3556M DrMOS；CPU 採 8+4-pin 供電。而供電模組上的散熱片，帶有熱導管可將熱引導致 I/O 這側的散熱鰭片上。


↑ CPU 供電。

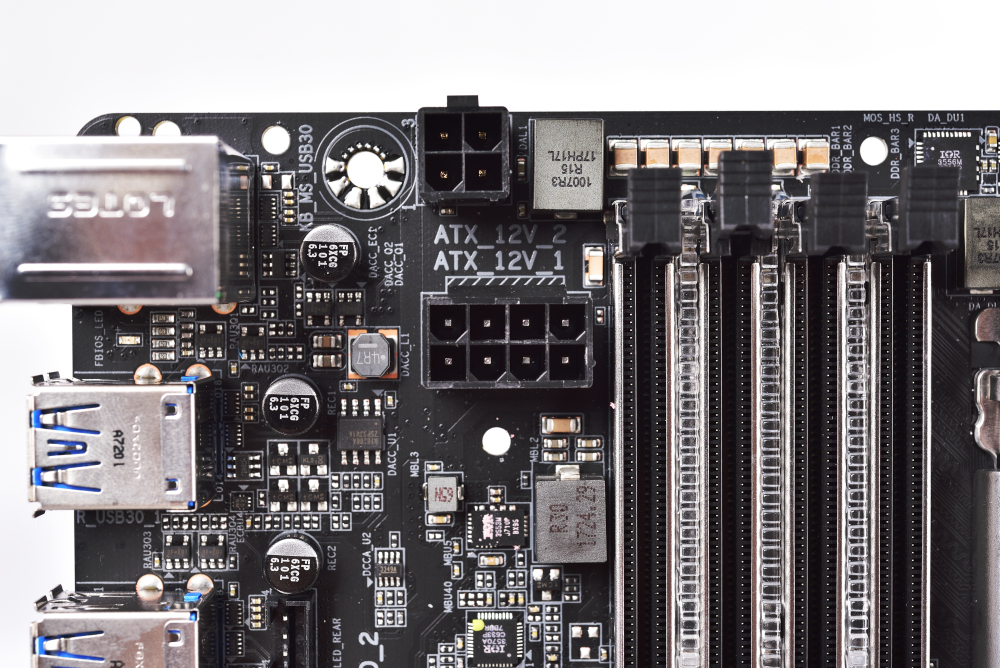

↑ CPU 供電採 8+4 pin 輸入。


主機板右下角的 I/O 處，提供 8 組 SATA 6Gb/s，以及附帶散熱片的 3 組 M.2 插槽；此外，還有著前面板針腳、USB 3.0 與 Debug 用的顯示器。

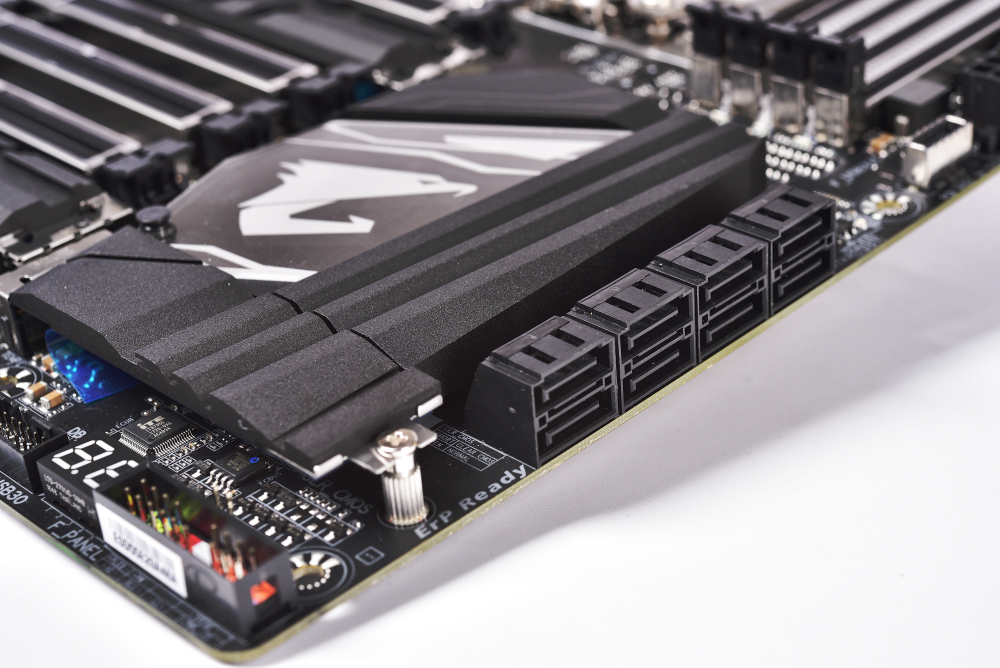

↑ 主機板右下方 I/O。


主機板下方有著 2 組 PCIe x16、2 組 PCIe x16（@x8），與 1 組 PCIe x16（@x4），順序由上至下則是 PCIEX16_1、PCIEX8_1、PCIEX4、PCIEX16_2、PCIEX8_2；而主機板的三組 M.2 插槽，分別位於第一組 PCIe 下方 M2M_32G、最後一組 PCIe 上方的 M2Q_32G 與 PCH 下方的 M2P_32G 共計三組，並都附帶專用散熱片。

而主機板底部邊緣，（左至右）則有前音效插座、RGBW 插座、數位燈條插座，以及 3 顆按鈕（RST_SW、CMOS_SW、PW_SW），USB、FAN 插座等等。


↑ 主機板 PCIe 擴充與 M.2 插槽。


主機板後方 I/O，提供 PS/2 介面，並有著 8 組 USB 3.0，以及 USB 3.1 Type C / Type A 等連接埠，以及網路、Wi-Fi 天線與 7.1 音效輸出。


↑ 主機板後方 I/O。


X399 AORUS Gaming 7 主機板用料

主機板上的功能、I/O 基本介紹的差不多，緊接著便來細看主機板上的 CPU、RAM VRM 與板載晶片等用料。


↑ 主機板完整外觀。

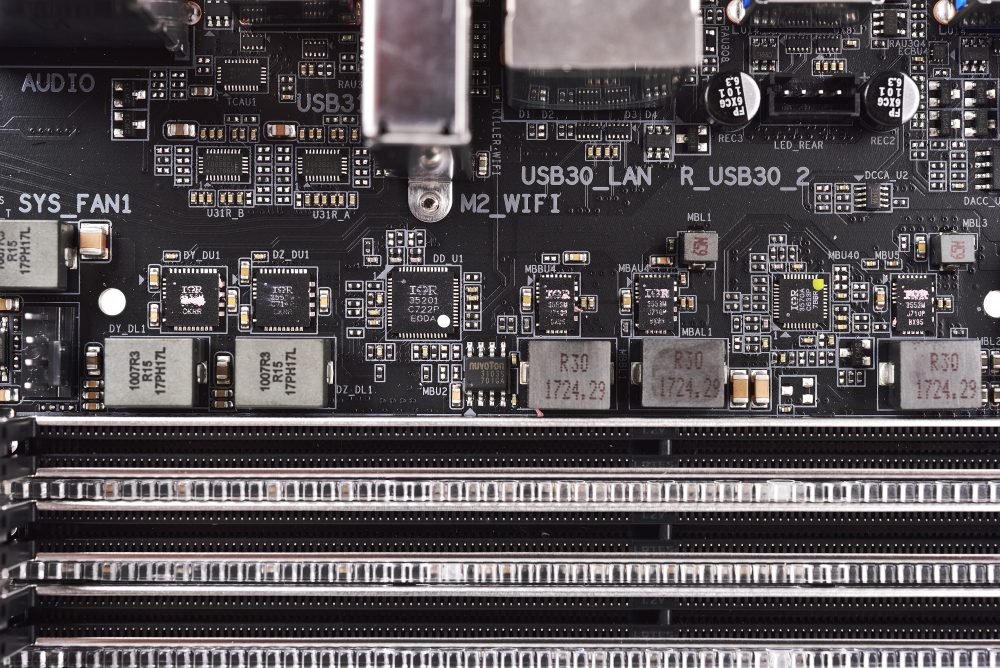

↑ 記憶體數位供電採 2 相 IR3553M。

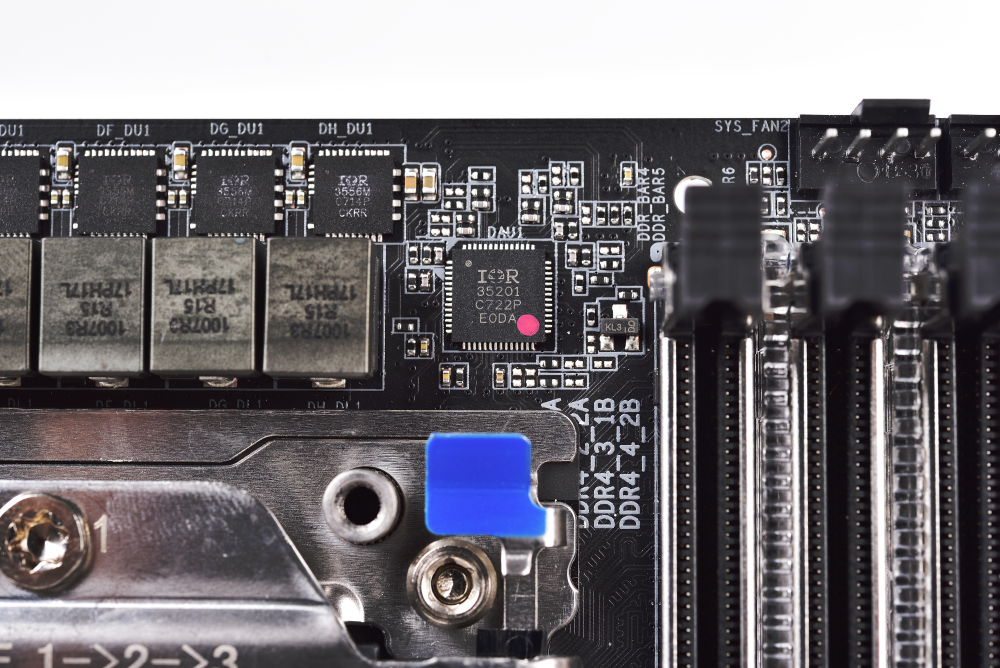

↑ IR 35201 供電相控制器。

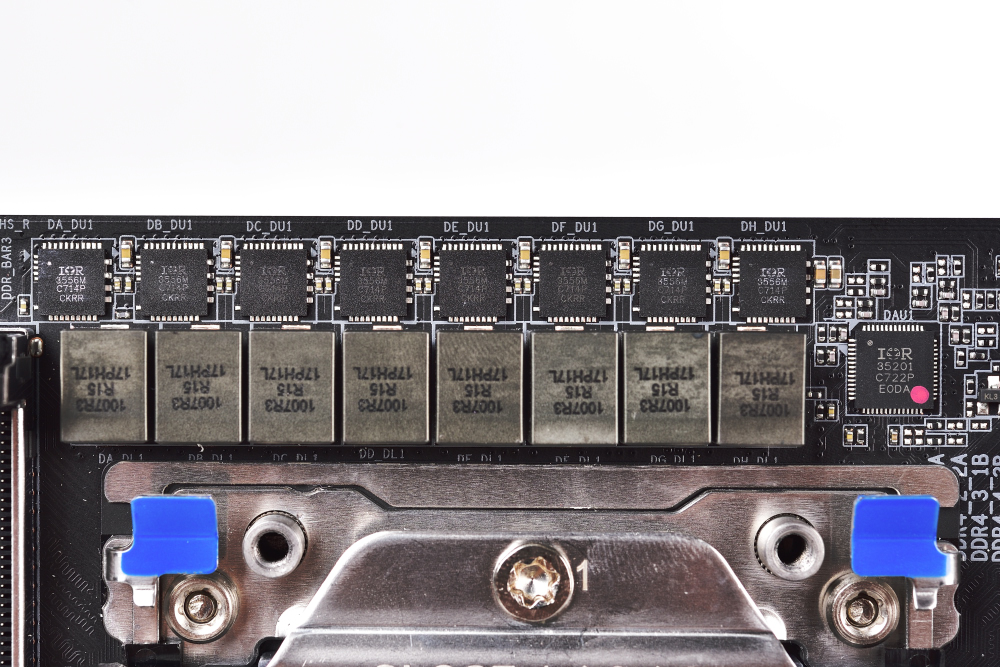

↑ CPU 8 相數位供電設計，搭配 IR 3556M 整合型 PowIRstage 晶片與伺服器等級電感。


↑ CPU 8+4 pin 供電。

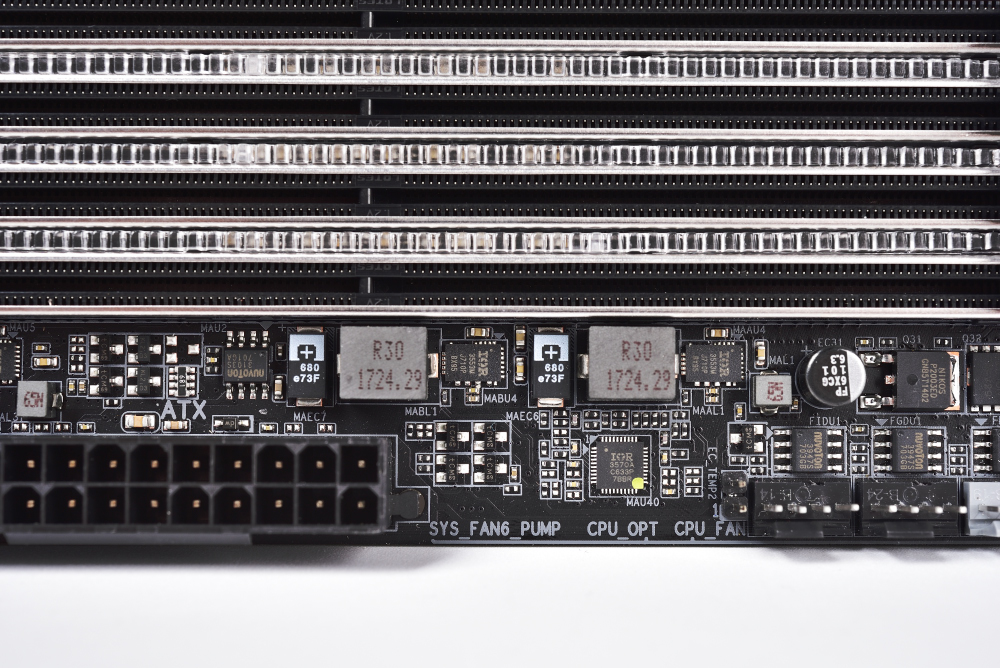

↑ 2 相記憶體供電，以及 SoC 供電。


↑ ITE IT8951E 晶片，提供 Q-Flash Plus 功能，讓無 CPU、RAM 主機板可刷新 BIOS。

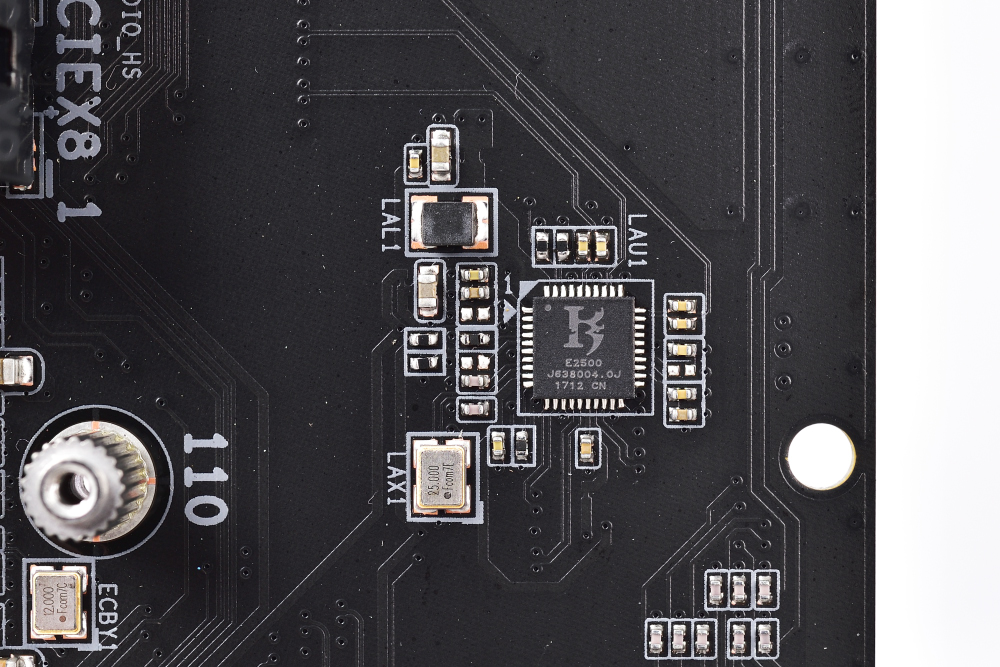

↑ Rivet Networks Killer E2500 網路晶片。

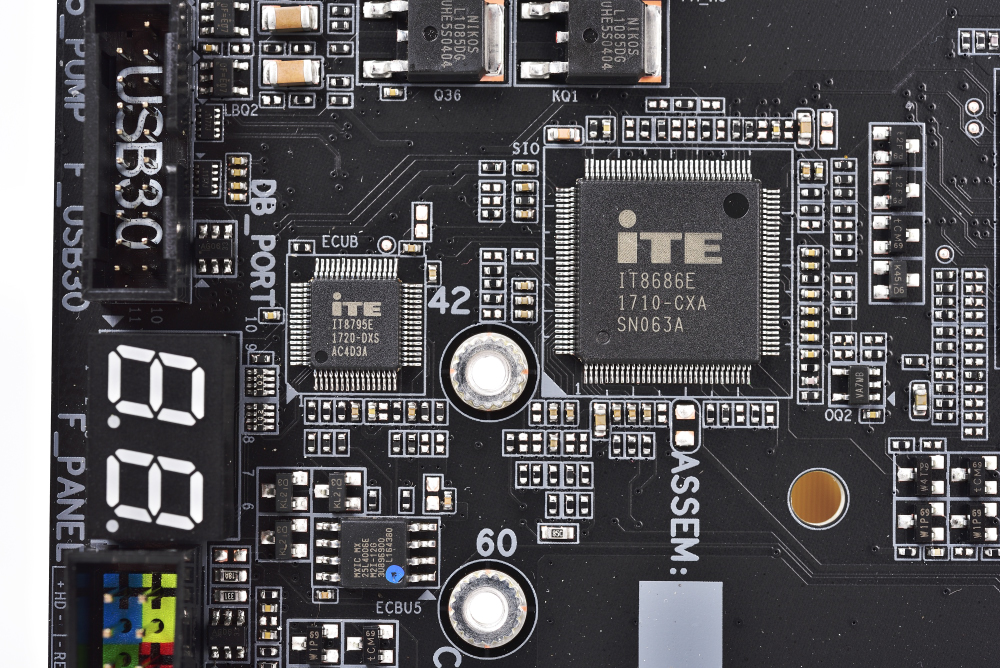

↑ ITE 監控晶片。

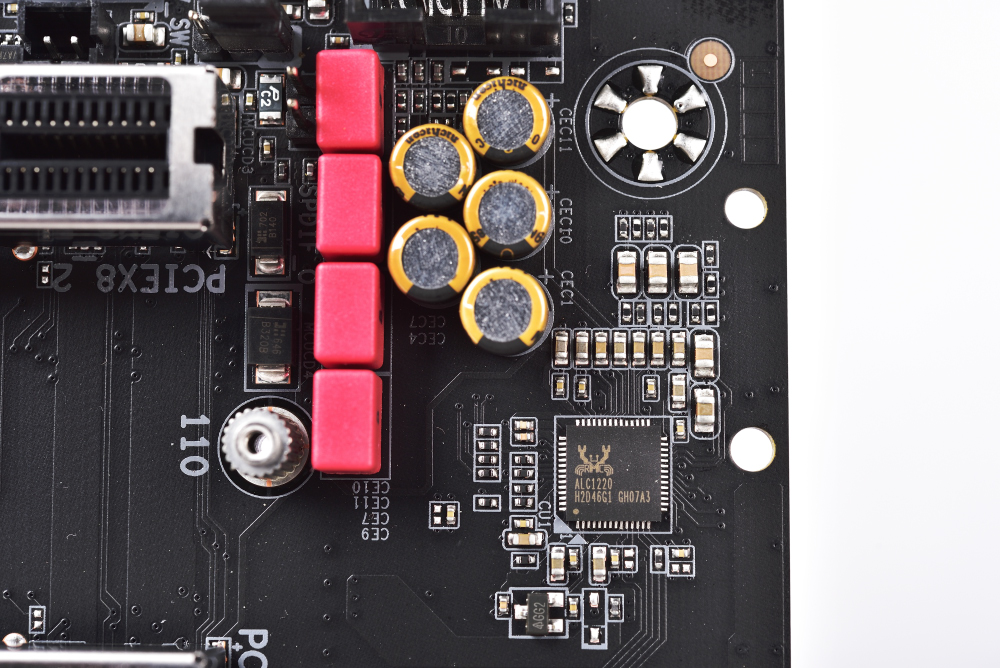

↑ Realtek ALC1220 codec 與 Nichicon Fine Gold、WIMA Hi-Fi 音效電容。

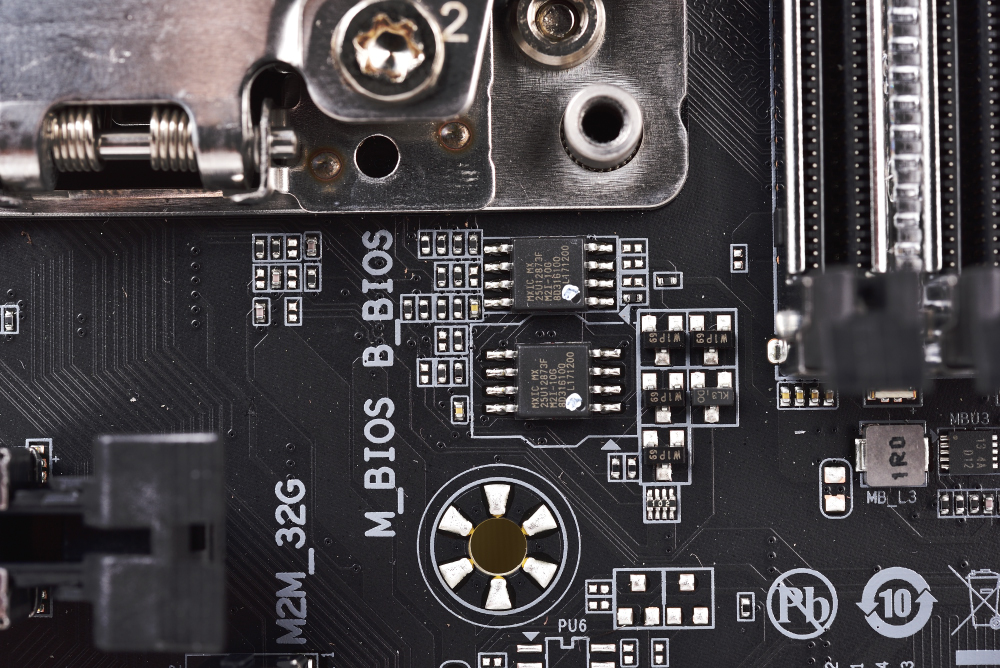

↑ 技嘉雙 BIOS。

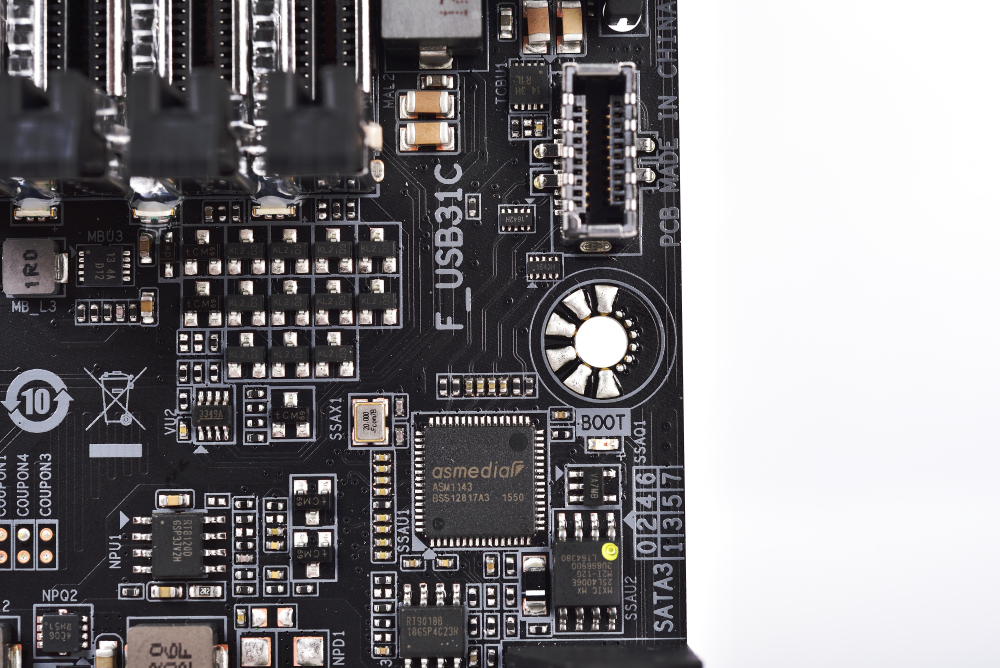

↑ 前置 Asmedia ASM1143 USB 3.1 晶片。

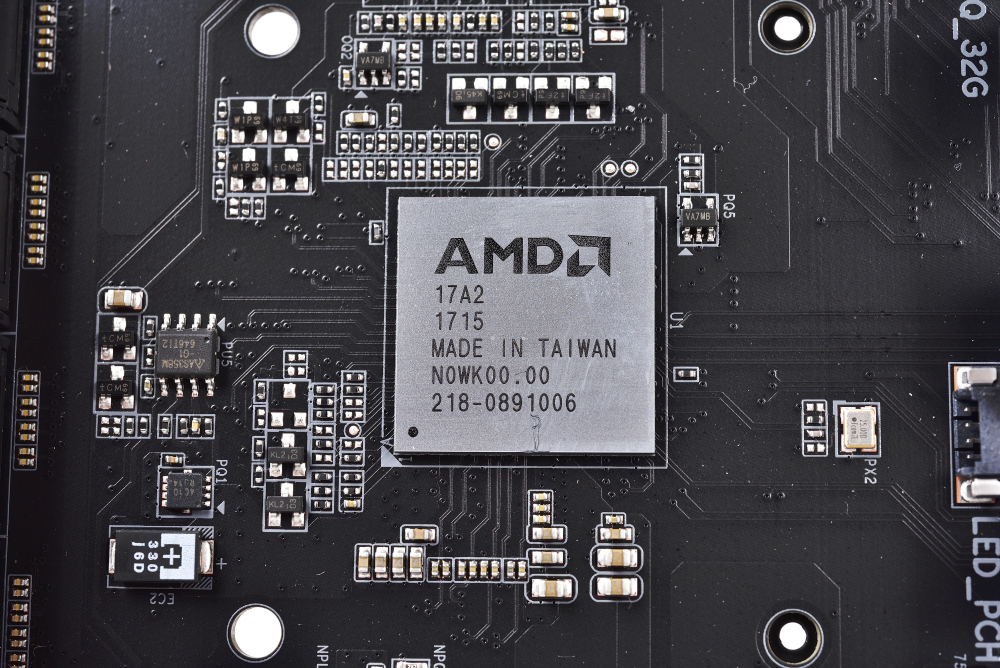

↑ AMD X399 晶片。


↑ ITE 環控晶片。


X399 AORUS Gaming 7 主機板配件一覽

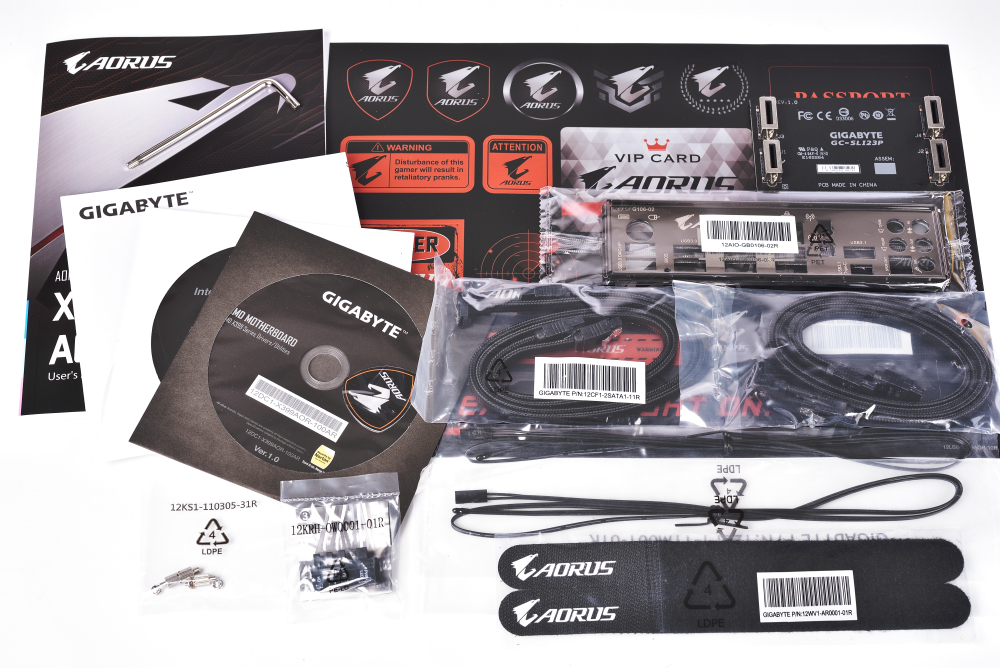

主機板配件則有相當豪邁的 AORUS 貼紙，以及該有的驅動光碟、說明書，以及 SATA 線材、I/O 背板、SLI 橋、魔鬼沾、熱敏電阻等配件。

且技嘉還提供一隻內六角的 L 型板手，可用來打開處理器的扣具；而 Wi-Fi 天線，則是 2T2R 採用 MMCX 端子連接，天線底部帶有磁鐵可吸附於機殼表面；燈條延長線則是提供 2 條 5 pin GRBW 線材，這組亦可用來連接一般 4 pin RGB 燈條。


↑ 主機板基本配件。


↑ 內六角的 L 型板手。


↑ 天線採 MMCX 端子連接。

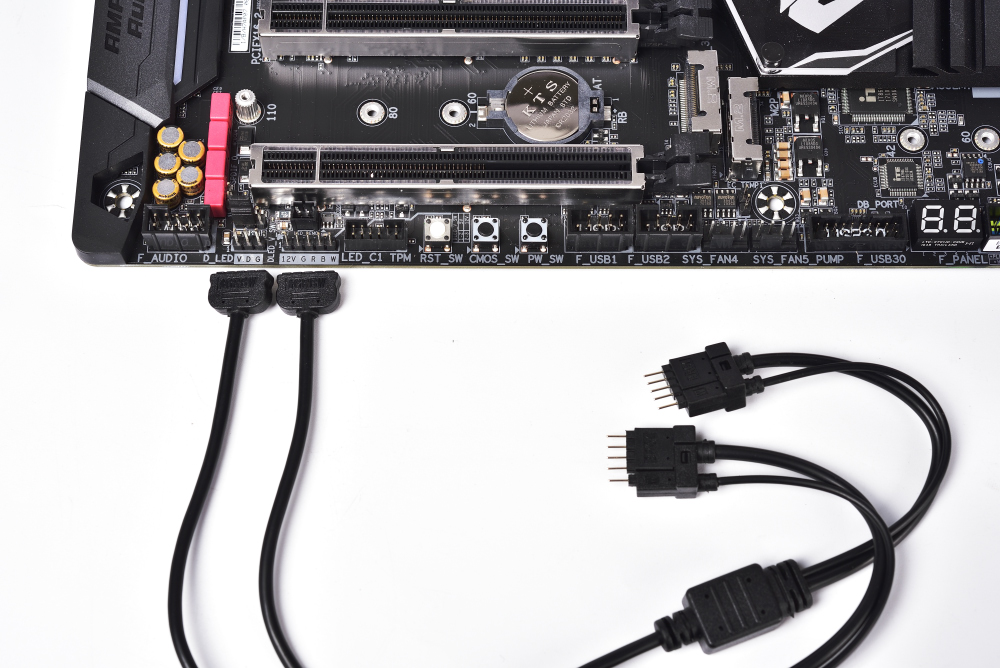

↑ RGBW 燈條延長線。


X399 AORUS Gaming 7 BIOS 設定

新的技嘉 BIOS 設計，讓玩家在操作上更容易，進階模式中 M.I.T. 提供玩家 CPU、RAM 超頻與電壓調整的功能，玩家可依據需求來對 CPU 與 RAM 進行超頻與加壓；而在 BIOS 選項中，則可控制電腦開機順序等基本設定。

而周邊設備則可控制板子各式功能，像是 RGB LED 登控制、USB 3.0 DAC-UP 2 設定；此外技嘉主打的 Smart Fan 5，亦可在 BIOS 當中直接設定風扇的控制功能，而 RGB Fusion 燈光控制也可在 BIOS 當中進行設定。

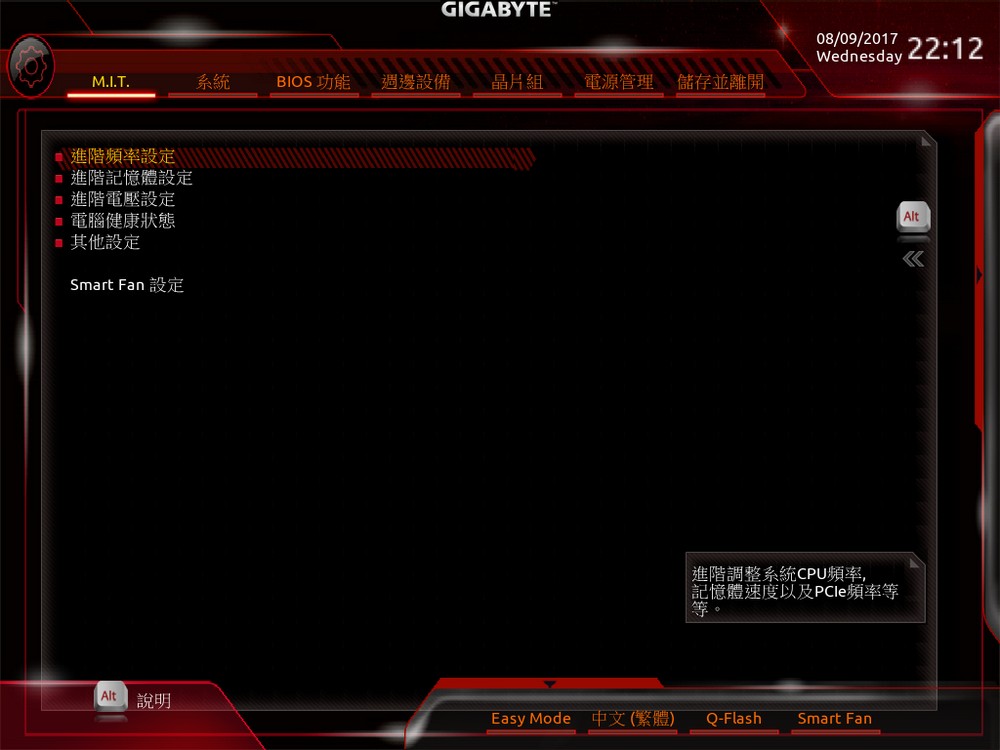

↑ M.I.T. 超頻項目。

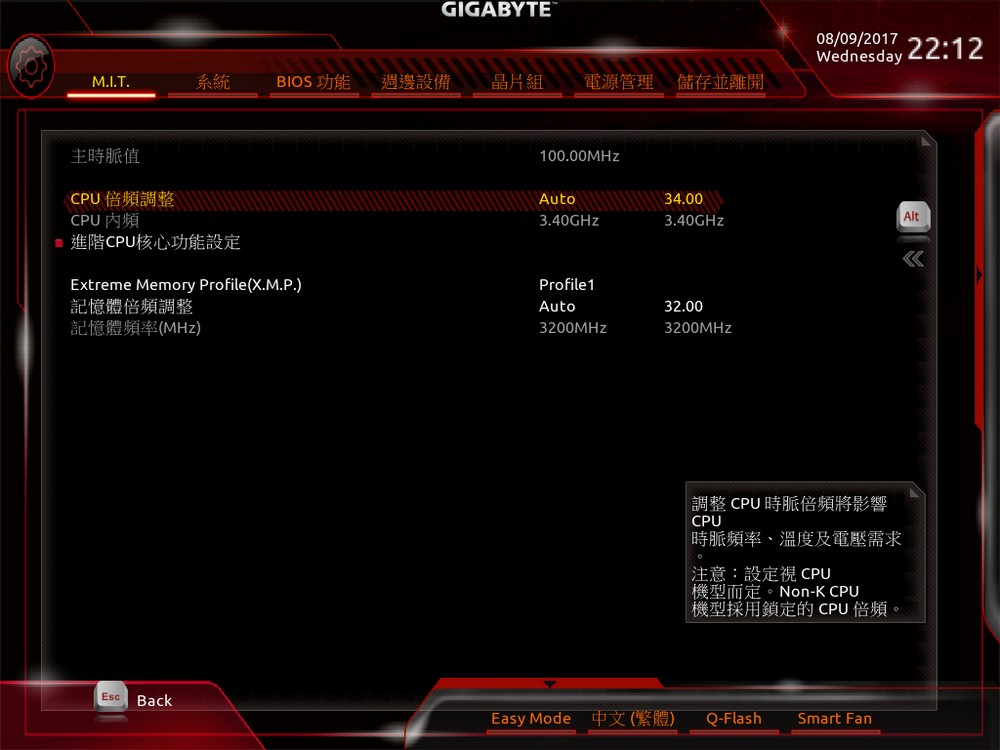

↑ 針對 CPU、RAM 時脈進行設定。


↑ 進階記憶體超頻設定。

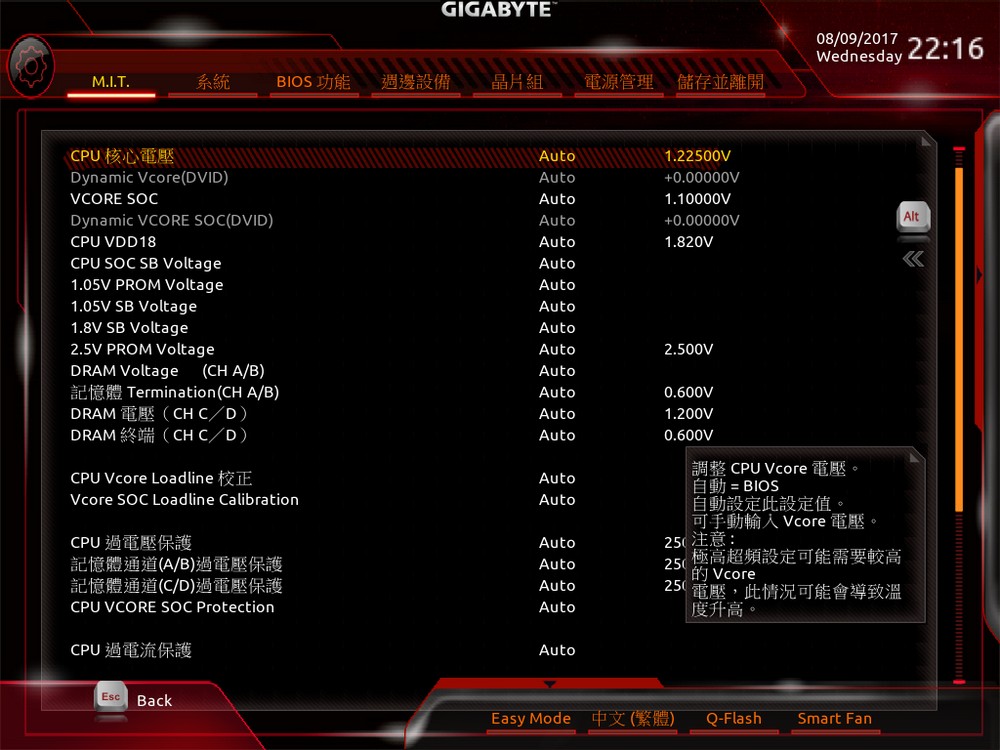

↑ 超頻電壓設定。

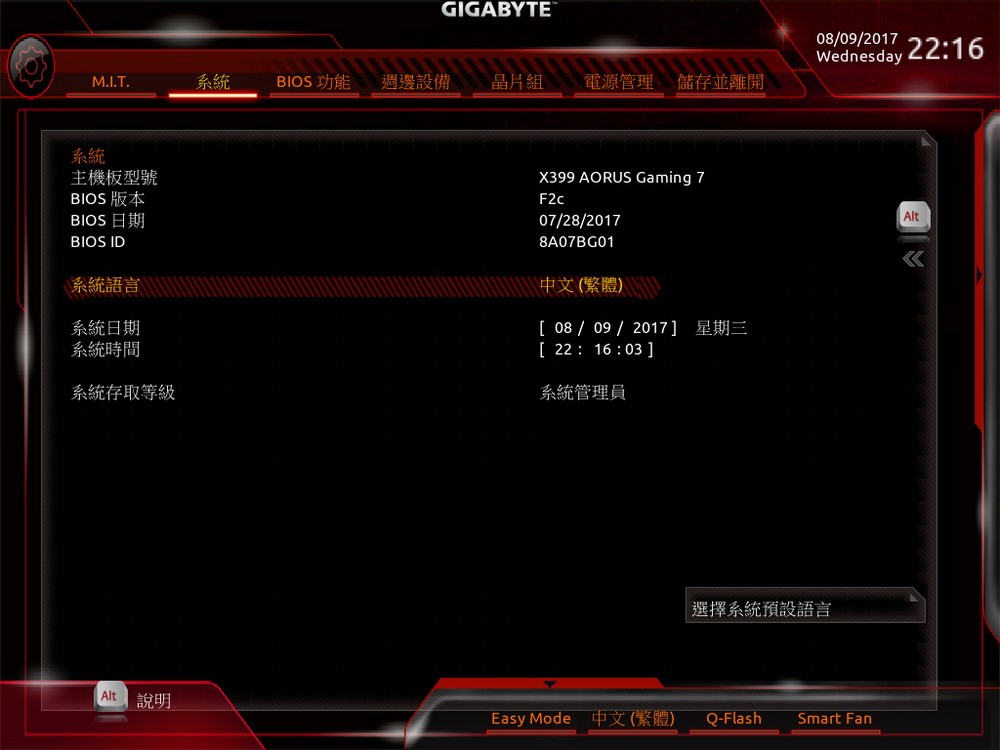

↑ 系統資訊，可切換 BIOS 語言。

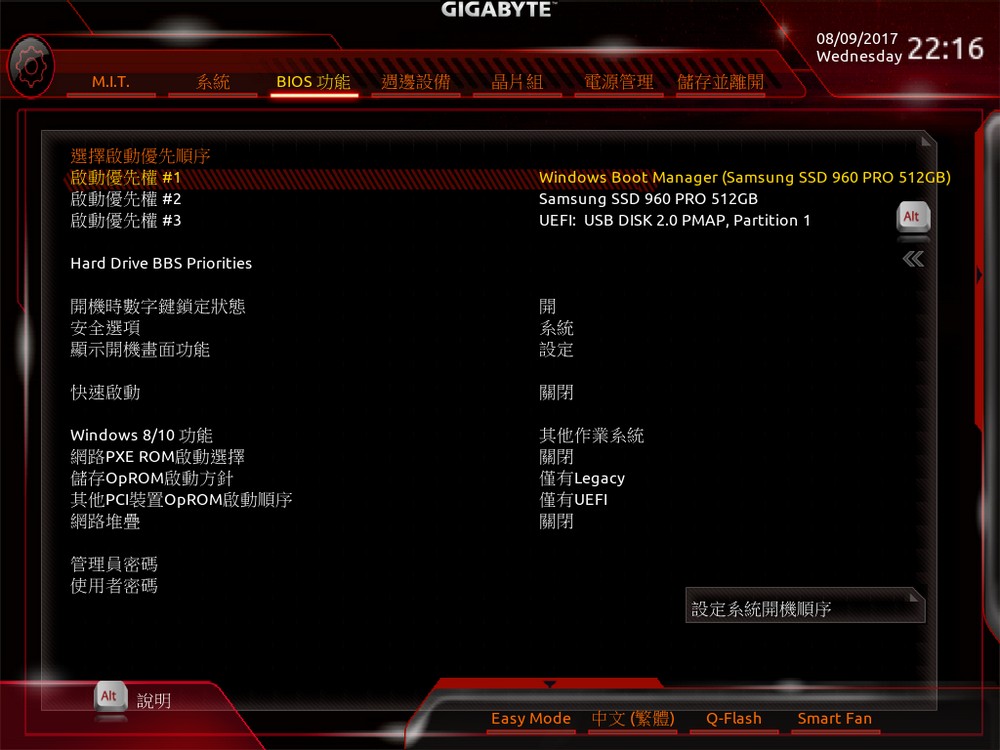

↑ 啟動設定。

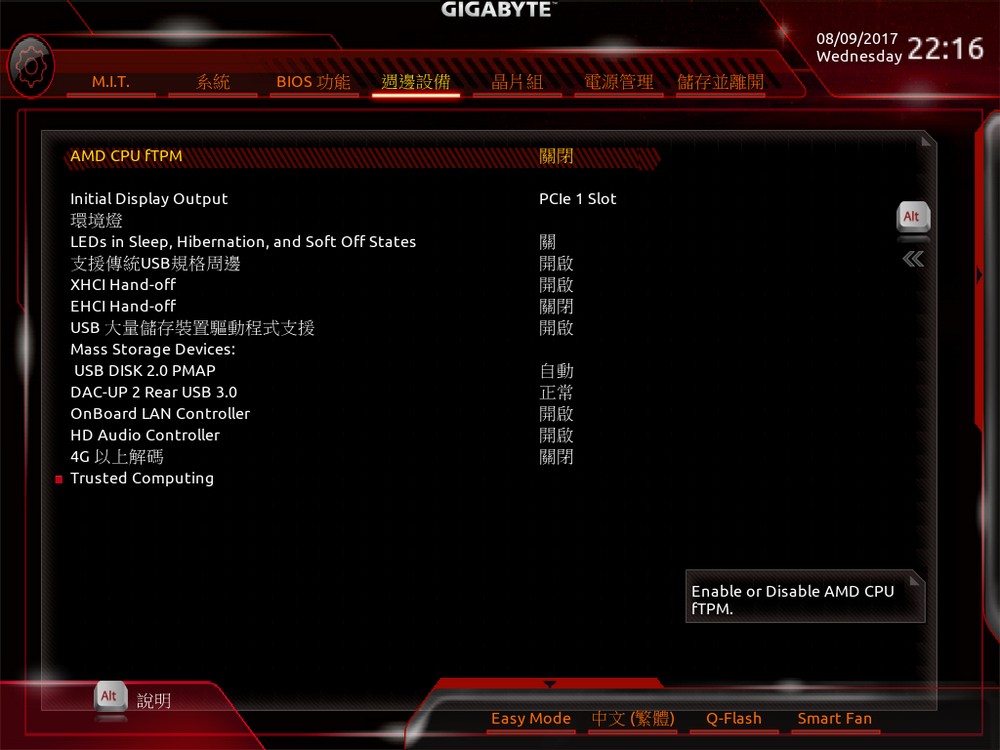

↑ 週邊設備設定。


↑ 晶片組 SATA 設定。

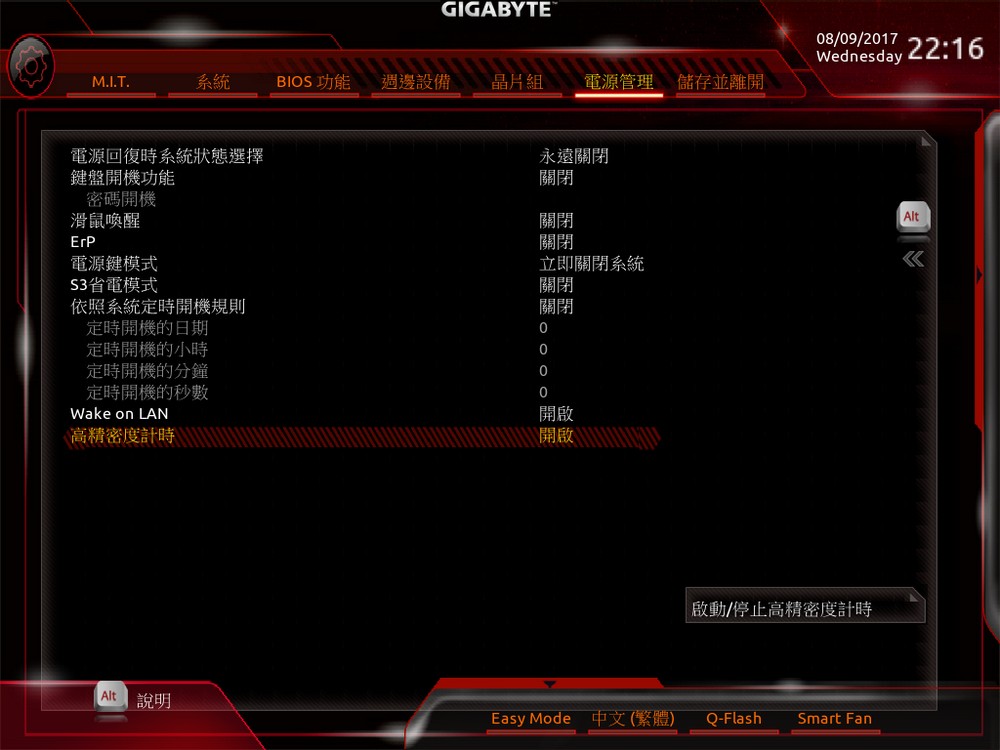

↑ 電源管理。

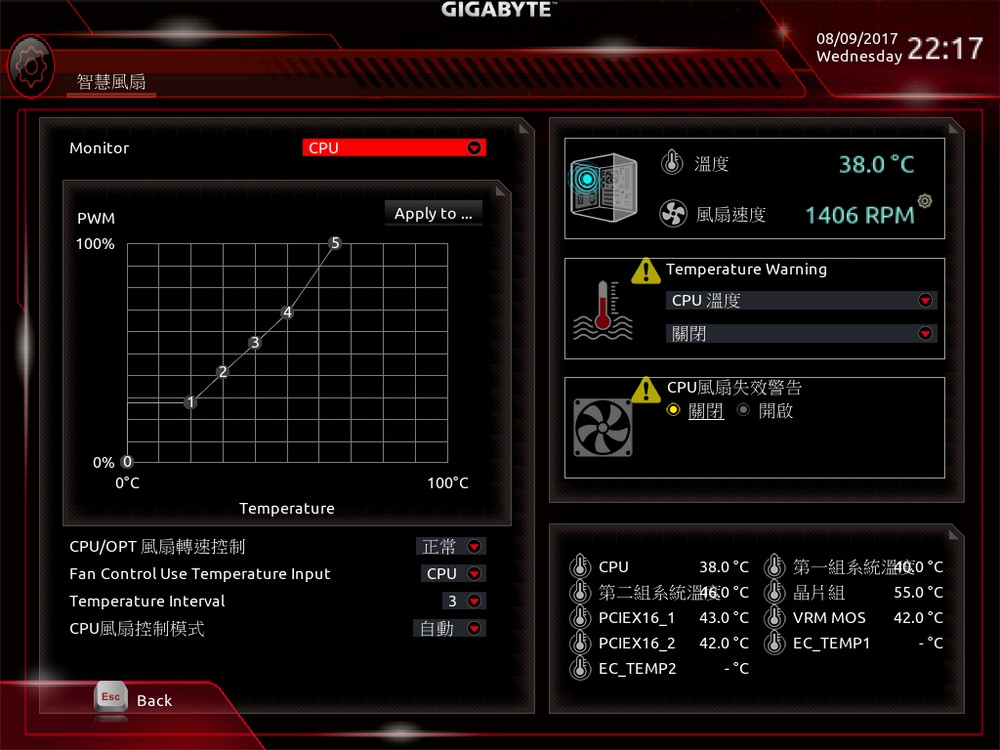

↑ Smart Fan 5 可直接透過 BIOS 來控制風扇的轉速曲線，以及風扇的溫度偵測點設定。

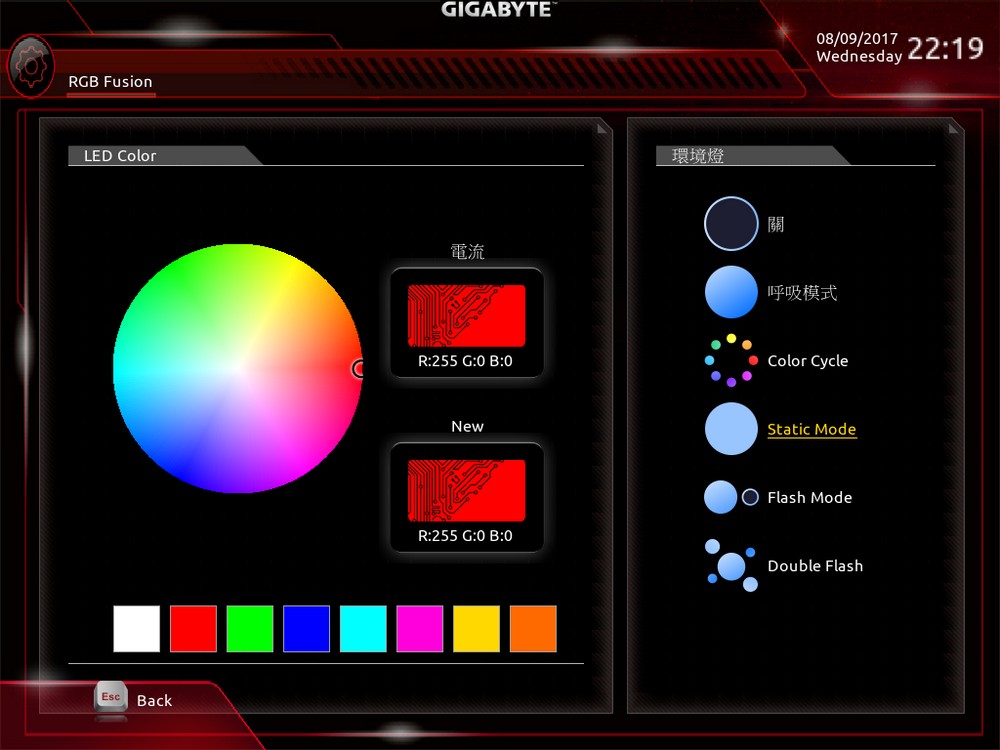

↑ RGB Fusion 燈光亦可在 BIOS 中直接調整。


↑ BIOS 簡易模式。


App Center / EasyTune / RGB Fusion / Smart Fan 5 各式軟體支援

技嘉的 App Center 當中，有著各式各樣的 App 工具，像是更新主機板 BIOS 的 @BIOS 應用，以及 BIOS Setup 可更動 BIOS 設定，或者 EasyTune、VTuner 等超頻工具，更有著 RGB Fusion 可用來控制主機板燈光效果，並有著進階設定功能，Smart Fan 5 則整合至 SIV 當中，提供更完整的電腦資訊、風扇控制等工具，玩家透過 App Center 即可掌握主機板所有功能。

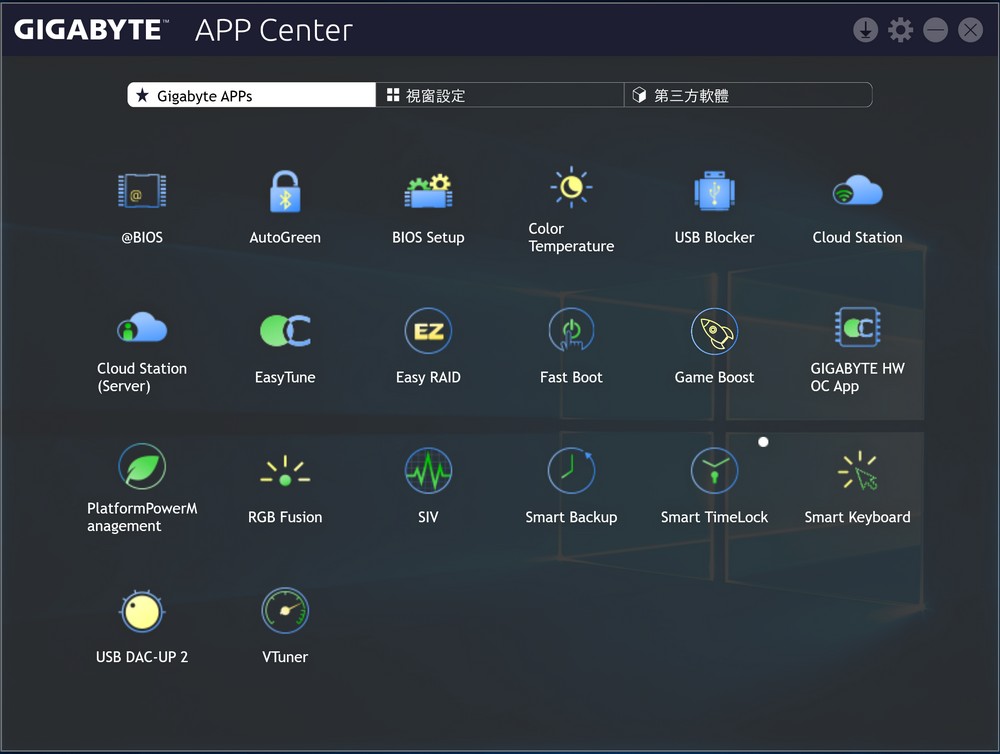

↑ App Center 有著眾多各式各樣的 App 應用，讓玩家可掌握主機板所有功能。

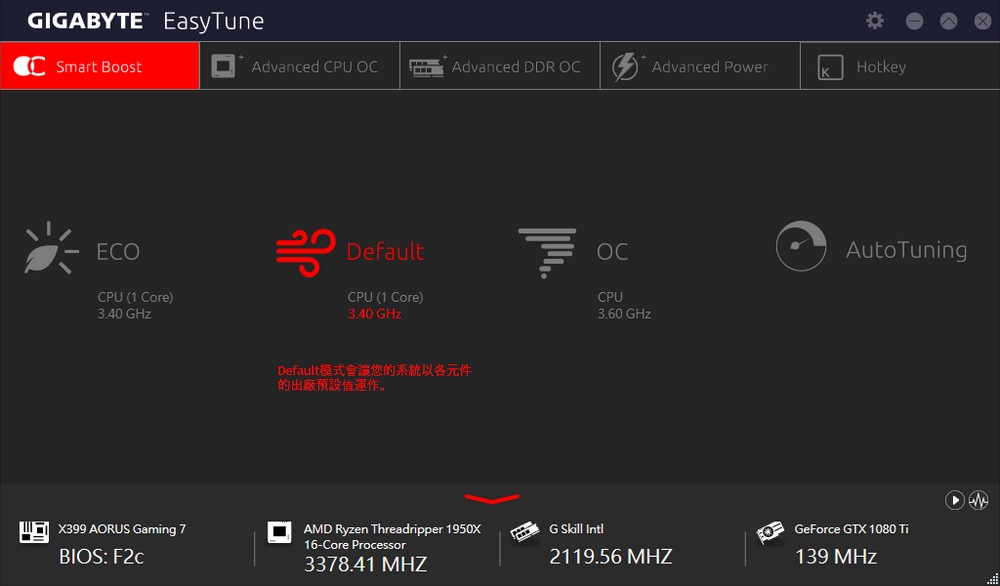

↑ EasyTune 預設有自動、OC 與 ECO 等超頻模式，玩家亦可手動調整 CUP、DDR 超頻，並控制電壓。


RGB Fusion 預設提供了 9 種燈光效果讓玩家選擇，倘若想要個別控制，在進階模式中更可針對每一組燈光，設定不同的模式與顏色，此外也可將主機板的燈光，當作 CPU 溫度監控的指示燈，除指定 CPU 溫度、CPU 使用率、風扇轉速或網路速度等，讓 LED 燈光不僅炫且更有意義。

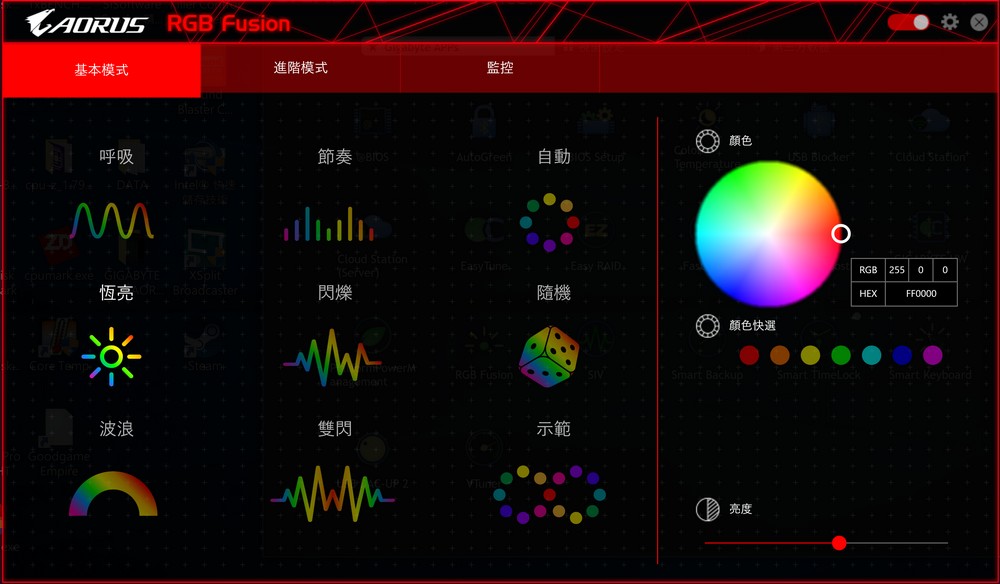

↑ RGB Fusion 提供多種燈效讓玩家選擇。

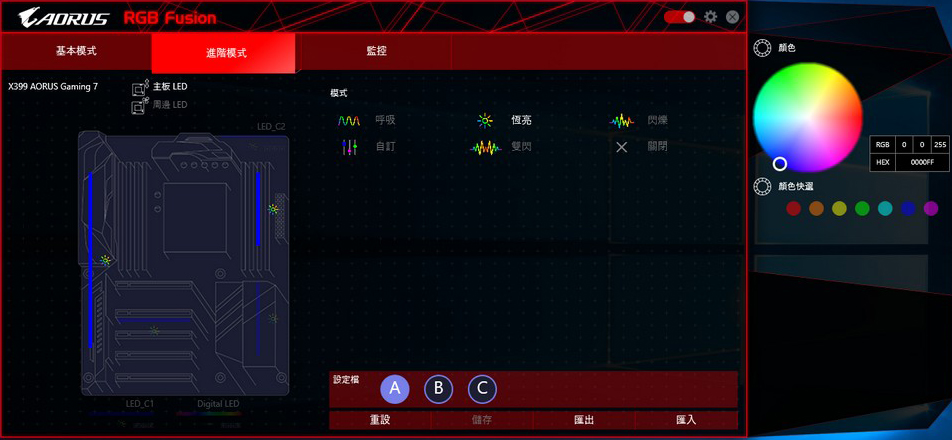

↑ 進階模式，更可個別控制燈光模式。

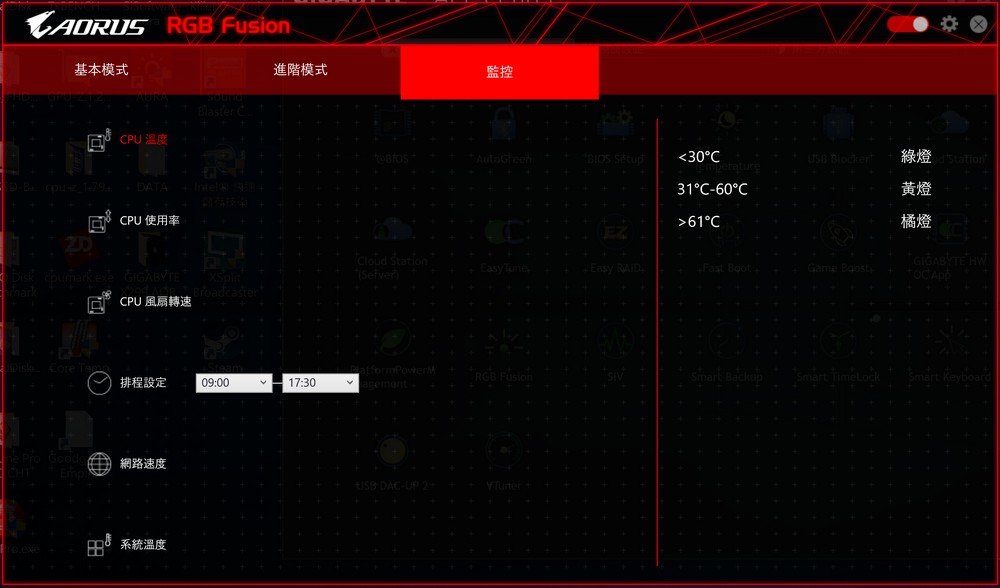

↑ 亦可將 LED 燈光當作監控使用。


↑ X399 AORUS Gaming 7 實際燈光效果。

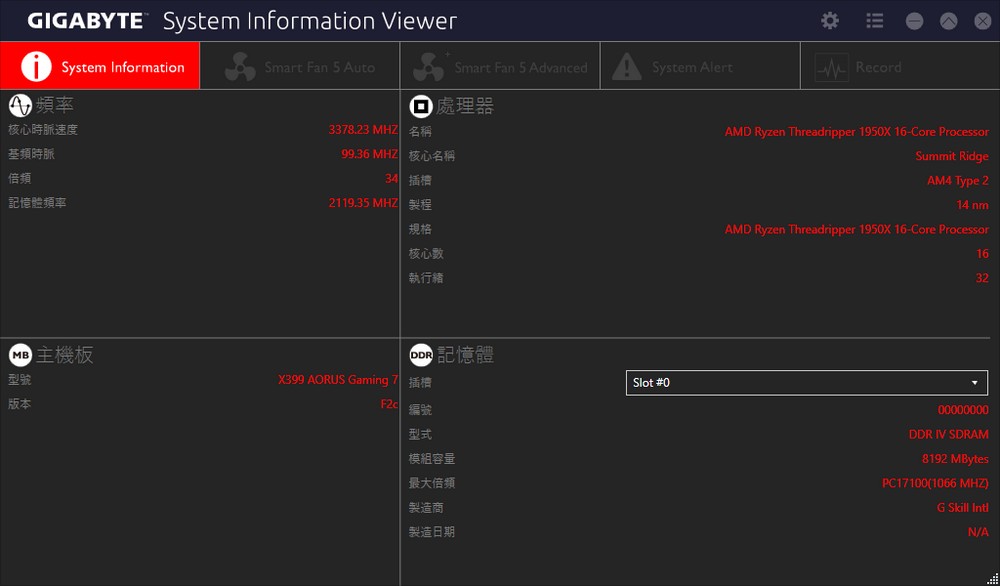

↑ System Information Viewer 當中可控制 Smart Fan 5 功能。


Killer Control Center 可自動優化網路應用，確保玩家在遊戲時，有著最好的連線品質。

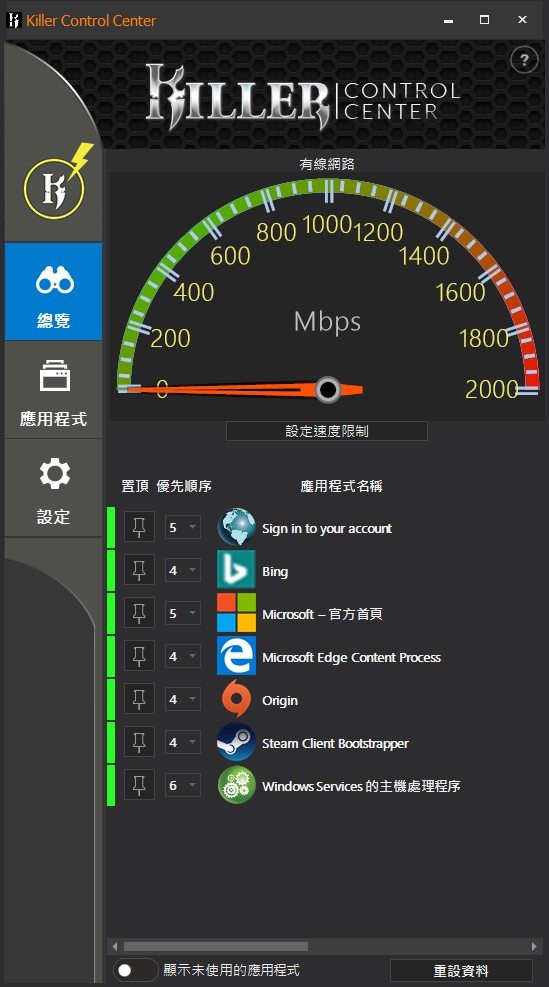

↑ Killer Control Center。


音效方面，軟體則是使用 Sound BlasterX 720°，提供各種音效模式，更有針對遊戲進行客製化設定，讓玩家感受到更紮實的遊戲音效。

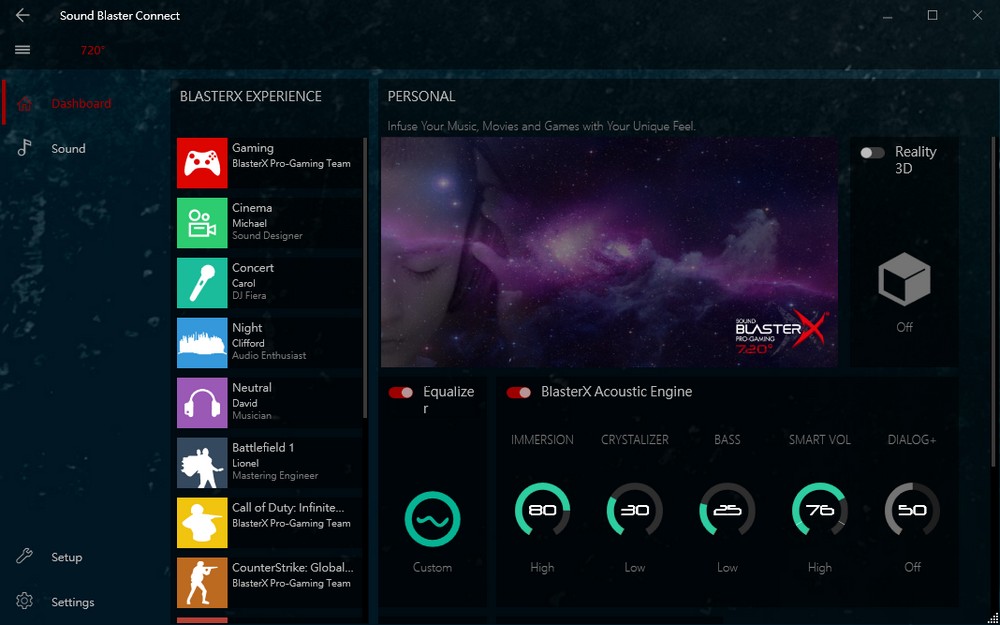

↑ Sound BlasterX 720°


X399 AORUS Gaming 7 主機板效能測試

效能測試方面，則使用常見的幾套軟體來測試效能。處理器使用 AMD Ryzen Threadriper 1950X
，設定上採用主機板預設自動超頻設定，以下分數提供給各位參考。

測試平台
處理器：AMD Ryzen Threadriper 1950X
主機板：GIGABYTE X399 AORUS Gaming 7
記憶體：G.SKILL Trident Z RGB DDR4 8GB*4-3200
顯示卡：NVIDIA GeForce GTX 1080 Ti
系統碟：Samsung SSD 960 PRO NVMe M.2 500GB
電源供應器：Antec TruePower 1200W
作業系統：Windows 10 Pro 64bit


CPU-Z 檢視 AMD Ryzen Threadripper 1950X 完整資訊，處理器代號 Threadripper，為 14nm 製程的 16 核心 32 線程處理器；主機板使用 GIGABYTE X399 AORUS Gaming 7，X399  晶片組；記憶體為 4 DIMM 四通道 3200MHz；接著透過，CPU-Z Bench 進行測試，1950X 單線程 432.2 分、多線程 8681.3 分。

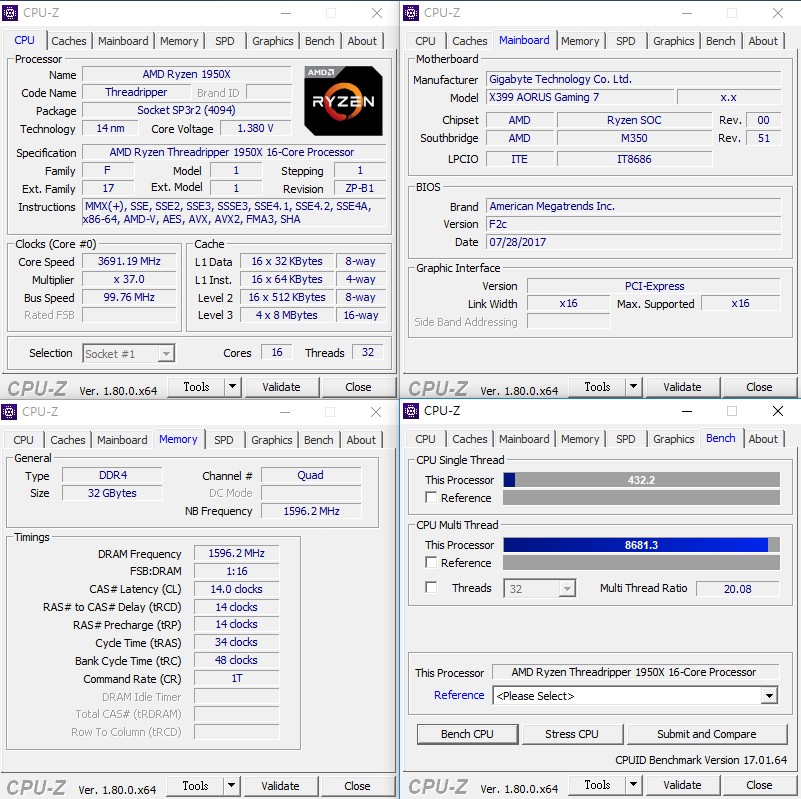

↑ CPU-Z 處理器資訊。


使用 CPUmark 99 測試，1950X 獲得了 593 分；接著再使用 wPrime 測試處理器的多線程運算能力，預設 4 Thread 進行測試 32M 花了 9.9 秒計算、1024M 則要 311.7 秒，接著將多線程改為 32 Thread 再測試一遍，32M 只需 3.2 秒計算、1024M 則要 54.8 秒就完成。

而 CINEBENCH R15 測試，單 CPU 獲得 157 cb，多核心運算 2859 cb，多核心運算能力比起單核強了 18.21x。

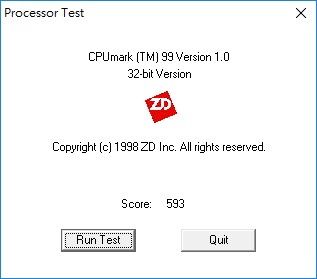

↑ CPUmark 99 測試 593 分。

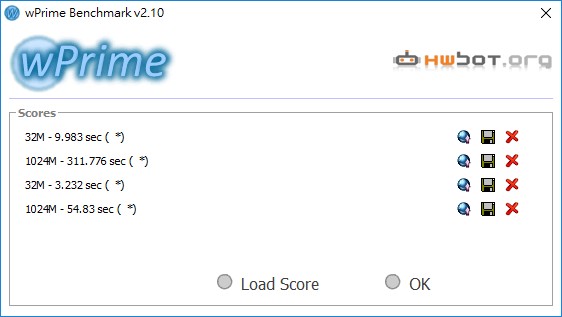

↑ wPrime 測試，32 Thread 32M – 3.2s、1024M – 54.8s，4 Thread 32M – 9.9s、1024M – 311.7s。

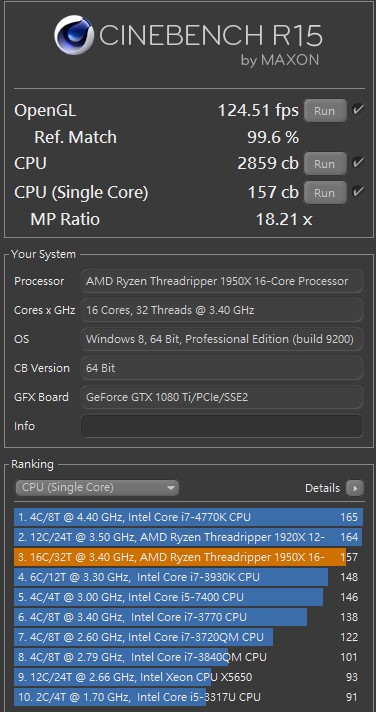

↑ CINEBENCH R15 測試，CPU Single Core 157 cb，CPU 2859 cb。

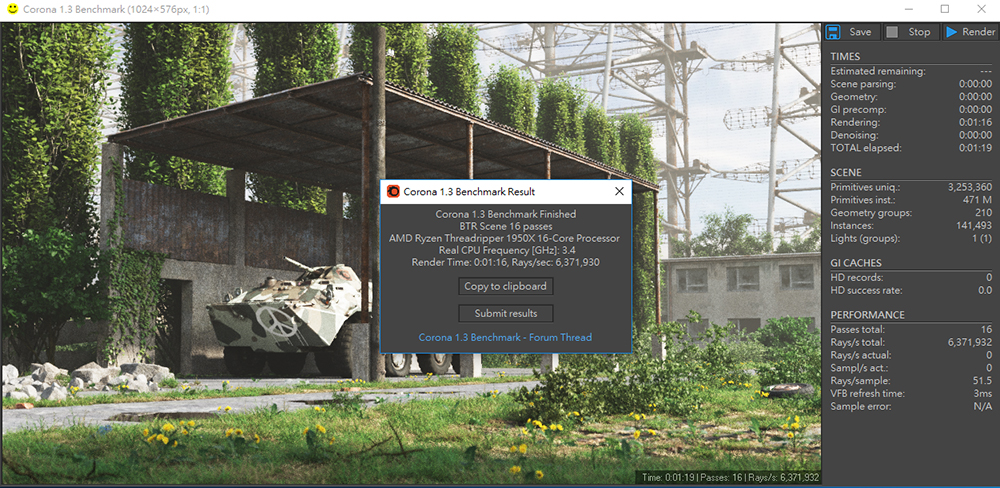

Corona Benchmark 則是相當容易操作的測試工具，主要是透過 CPU 運算光線追蹤的渲染圖像，評分為計時以秒為單位，1950X 花費 76 秒完成渲染。


↑ Corona Benchmark 76 秒。

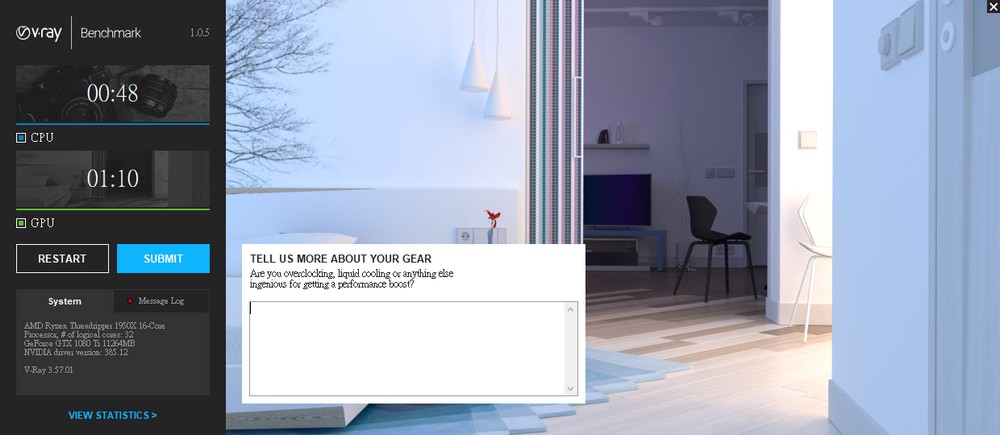

V-Ray Benchmark 可分別測試電腦的 CPU 與 GPU，對光線追蹤的渲染圖像的運算速度，評分為計時以秒為單位，1950X 花費 48 秒完成渲染。


↑ V-Ray Benchmark 48 秒。

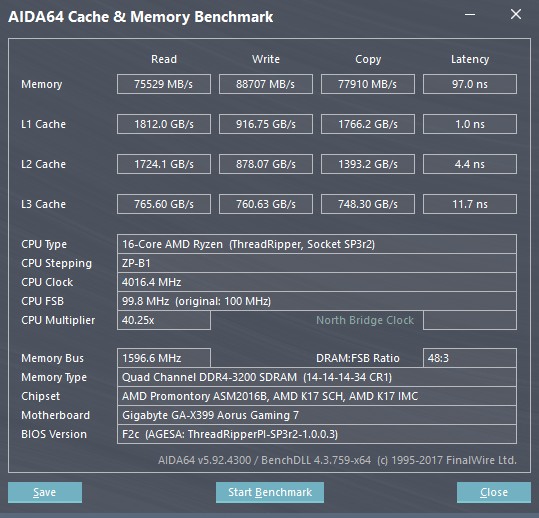

記憶體與快取測試，四通道記憶體，運行在 DDR4-3200 MHz 時脈，記憶體讀取 75,529 MB/s、寫入 88,707 MB/s、複製 77,910 MB/s、延遲 97.0ns。


↑ AIDA64 記憶體測試。


壓縮測試，先使用 WinRAR 進行測試速度為 12,518 KB/s，而 7Zip 測試則有著 69703 MIPS 的表現。

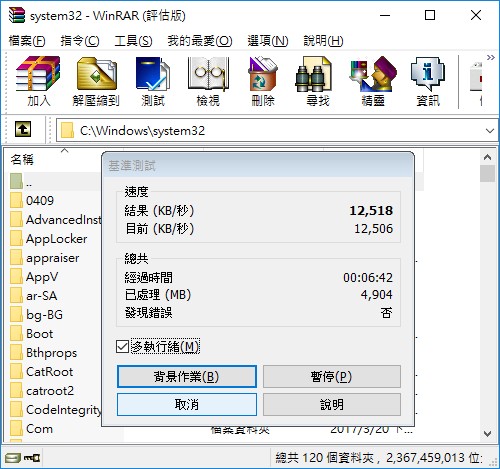

↑ Winrar 測試 12,518 KB/s。

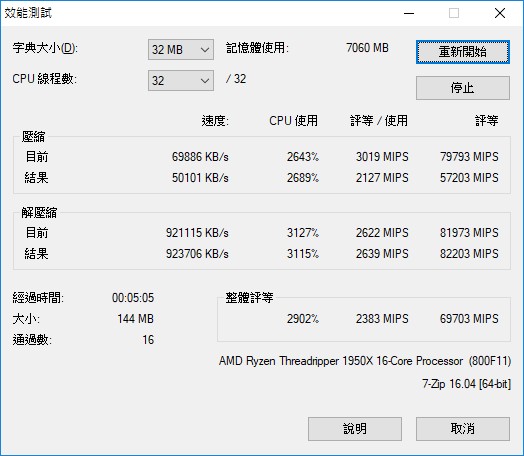

↑ 7Zip 測試 69703 MIPS。


CPU 影音轉檔方面，使用 X264 FHD Benchmark 進行測試，1950X 有著每秒 58.4 fps 的處理能力；而 X265 FHD Benchmark 則有 37.3 fps 的表現。

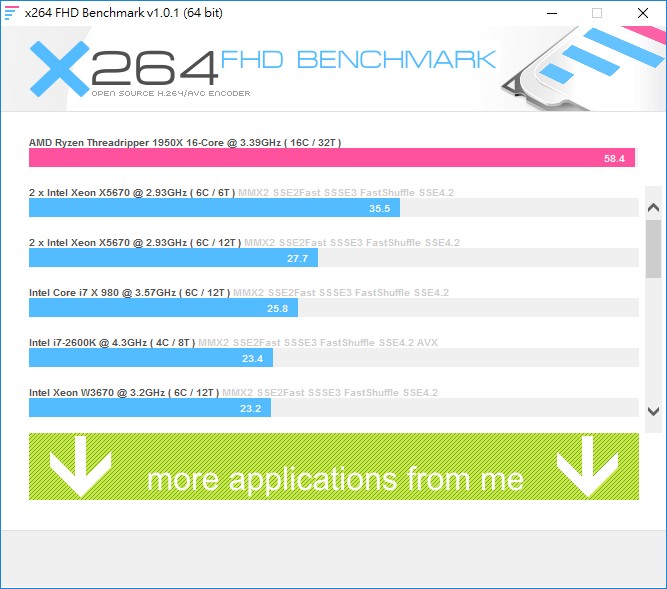

↑ X264 FHD Benchmark。

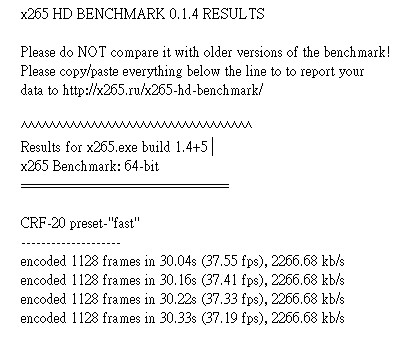

↑ X265 FHD Benchmark。


儲存測試，則針對 Samsung SSD 960 PRO NVMe M.2 500GB 進行測試，以 SSD 960 PRO 作為系統碟，並使用 CrystalDiskMark 測試，循序讀取 3,424 MB/s、寫入 2,047 MB/s，4K 讀取 435.2 MB/s、4K 寫入 387.4 MB/s；而 Anvils 測試，4K QD16 隨機讀寫分別是 145K、299K IOPS。

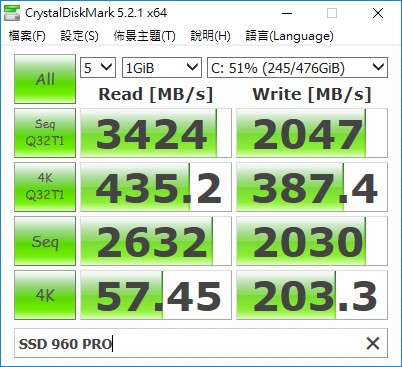

↑ SSD 960 PRO CrystalDiskMark。


↑ SSD 960 PRO Anvils。


另外，針對連接在 PCIe 插槽的 Intel SSD 750 進行測試，CrystalDiskMark 循序讀取 2,351 MB/s、寫入 984 MB/s，4K 讀取 461.4 MB/s、4K 寫入 426.0 MB/s；而 Anvils 測試，4K QD16 隨機讀寫分別是 139K、225K IOPS。

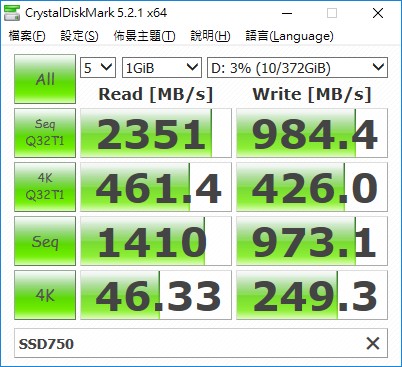

↑ SSD 750 CrystalDiskMark。

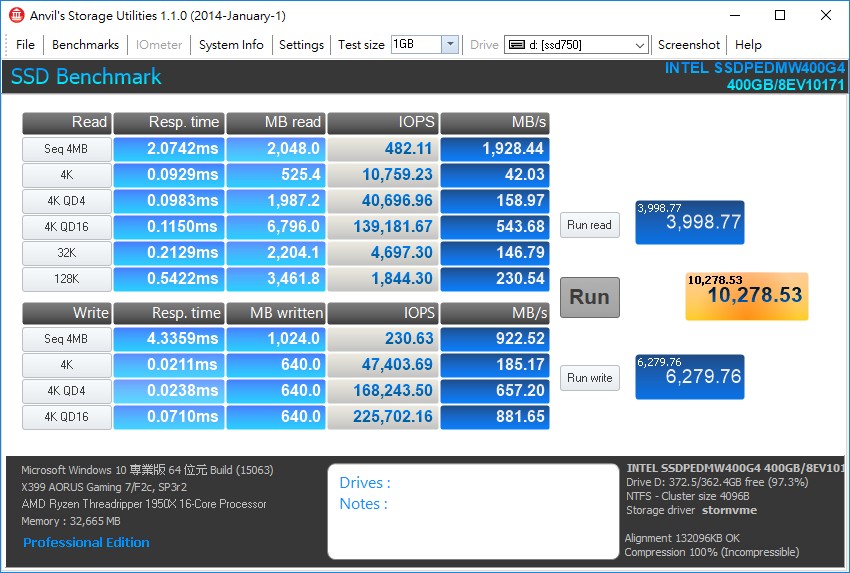

↑ SSD 750 Anvils。


而 USB 3.1 外接盒，透過兩顆 2.5” SATA SSD 組成 RAID 0 陣列後測試，CrystalDiskMark 循序讀取 731 MB/s、寫入 800.9 MB/s；而 Anvils 測試，循序讀寫分別是 749 MB/s、744 MB/s。

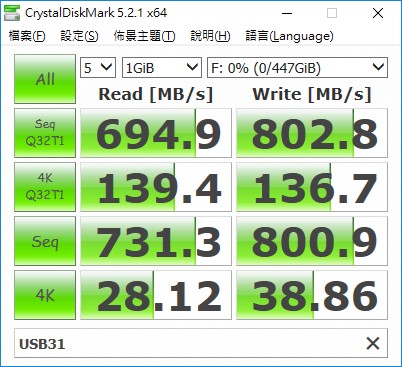

↑ USB 3.1 CrystalDiskMark。

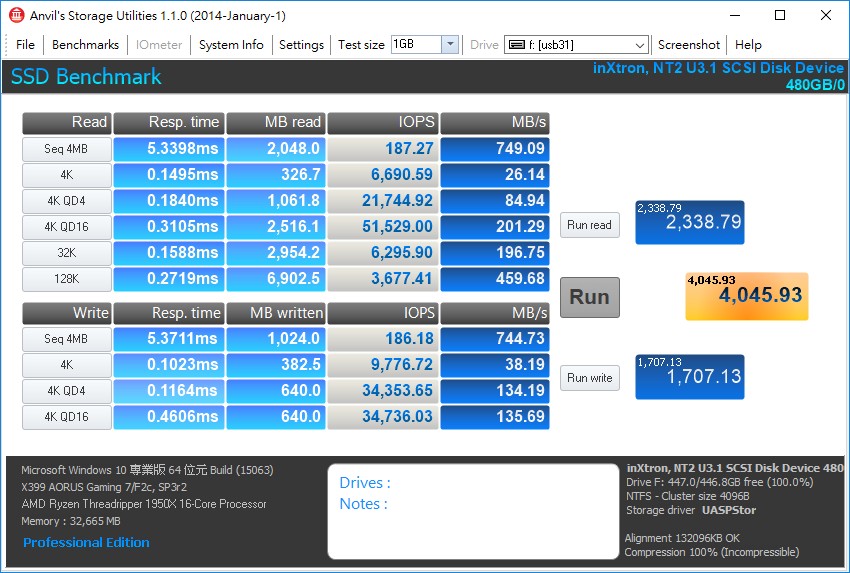

↑ USB 3.1 Anvils。

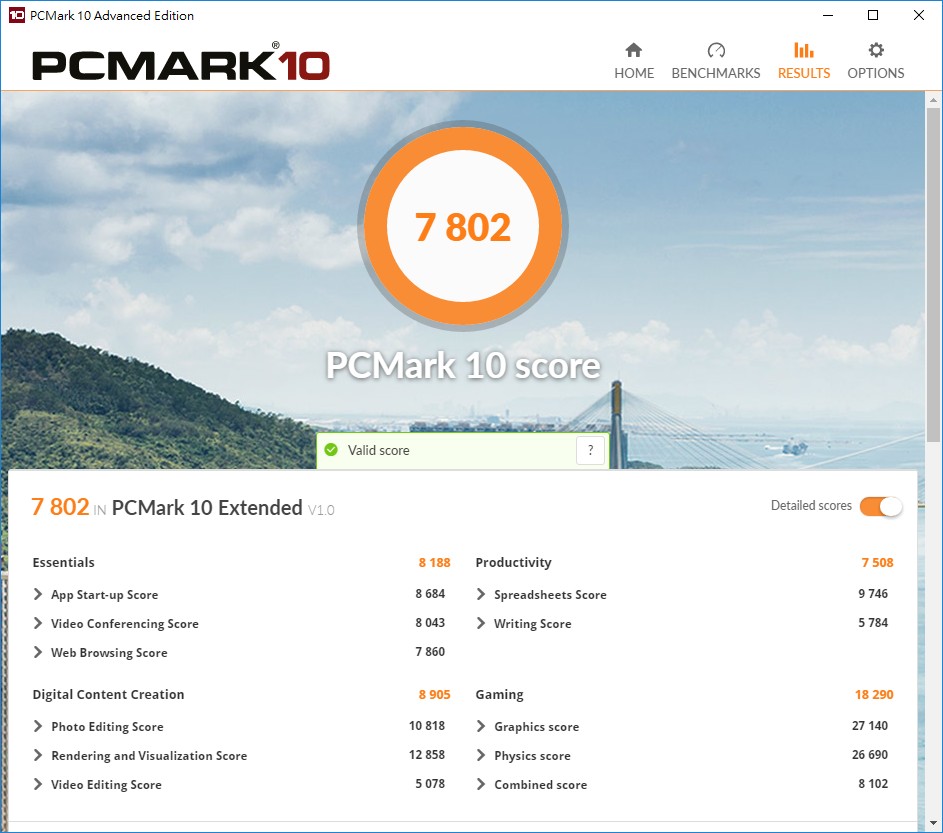

PCMark 10 測試，於 Extended 完整測試中獲得 7,802 分，其中 Essentials 基本電腦測試中獲得 8,188 分，整體電腦在程式啟動、視訊會議、網頁瀏覽等基本操作上相當順暢；而在 Productivity 生產力測試中，則獲得 7,508 分，於試算表、文書輸入等操作表現上也相當順暢；至於 Digital Content Creation 影像內容創作上則獲得 8,905 分；而 Gaming 遊戲上則獲得 18,290 分。


↑ PCMark 10 測試。

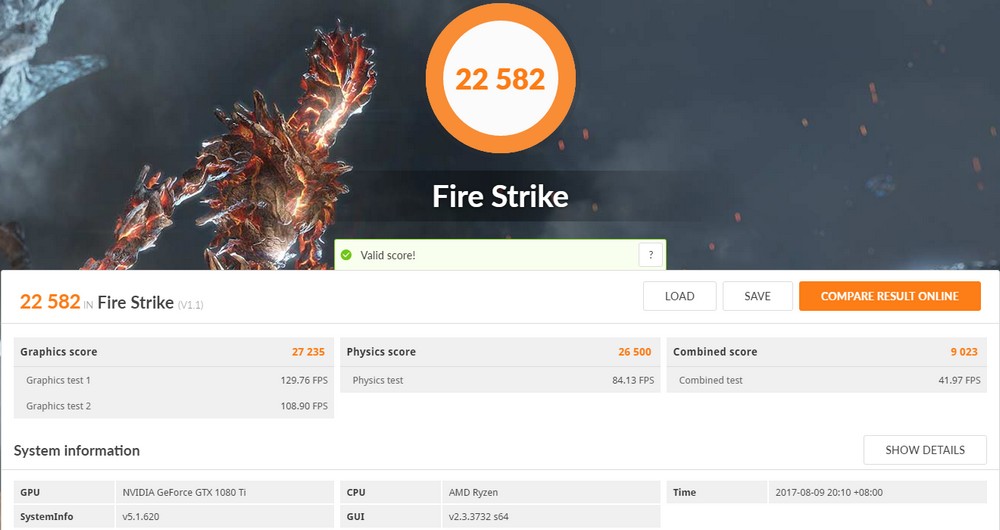

繪圖效能測試，搭配 NVIDIA GTX 1080 Ti FE 顯示卡進行測試，而 3DMark Fire Strike 測試中，物理 Physics 分數有著 26,500 分，效能約為 84.13 fps，而在不同解析度下的 Fire Strike Extreme 與 Ultra 測試中分數相當。


↑ 3DMark Fire Strike Physics 26,500分、84.13 fps。

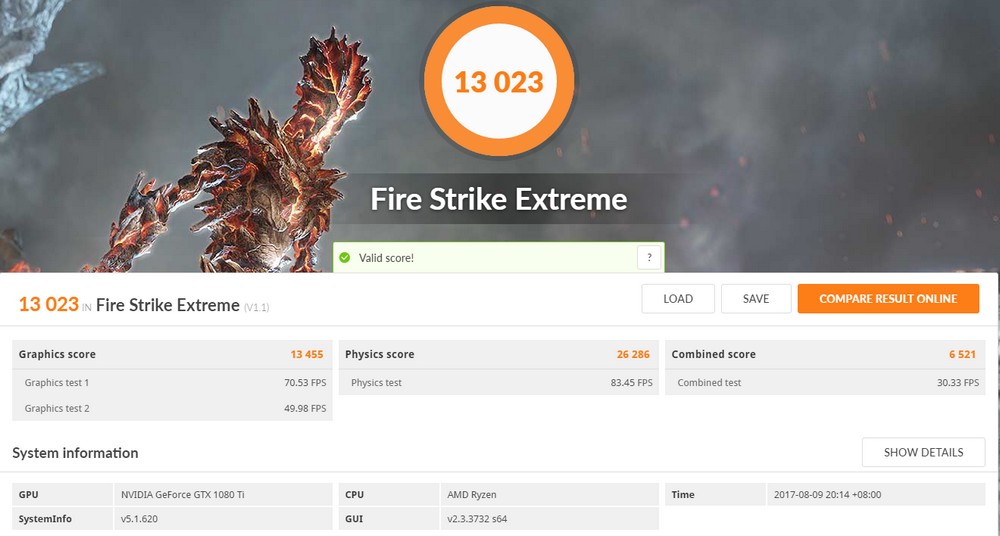

↑ 3DMark Fire Strike Extreme Physics 26,286分、83.45 fps。

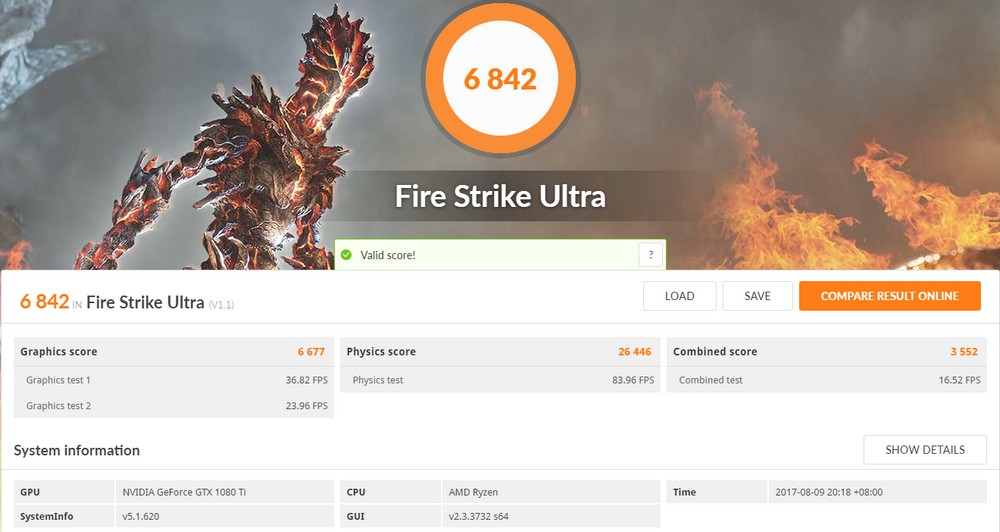

↑ 3DMark Fire Strike Ultra Physics 26,446分、83.95 fps。

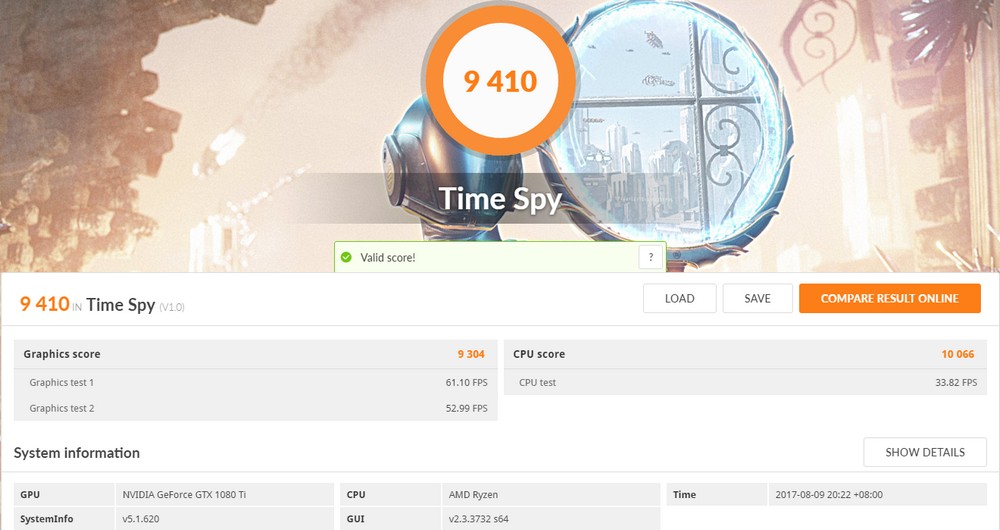

↑ 3DMark Fire Time Spy CPU 10,066分、33.82 fps。


針對虛擬實境 VR 則使用 VRMark 進行測試。VRMark 基本標準測試的 Orange Room，獲得了 7,355 分的成績，平均 frame rate 達 160.33 fps；而更嚴苛的高階測試 Blue Room，獲得了 3,041 分，平均 frame rate 達 66.28 fps。

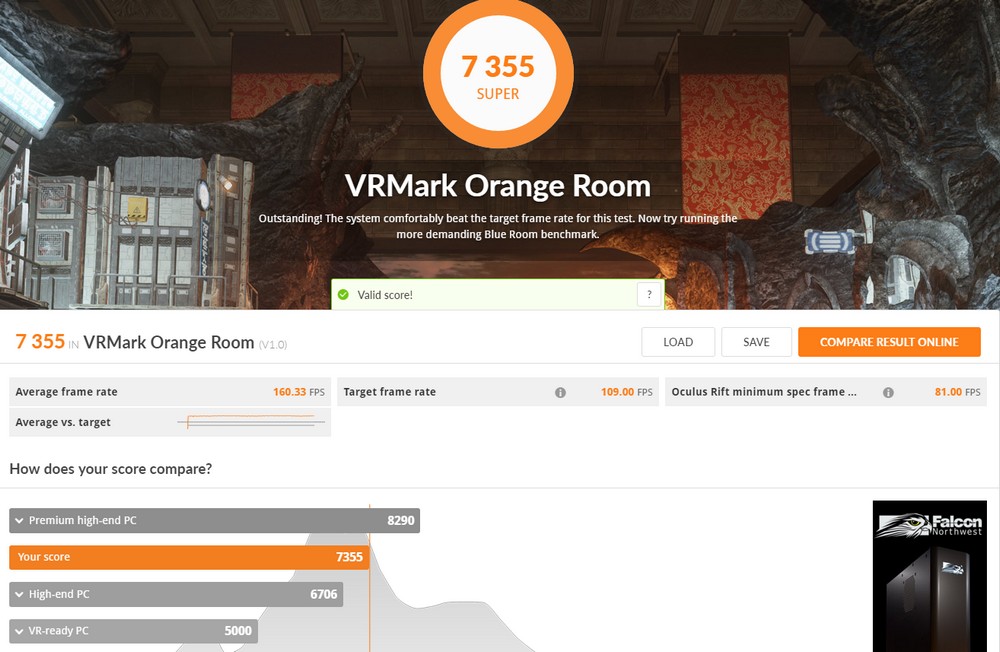

↑ VRMark Orange Room 7, 355分。

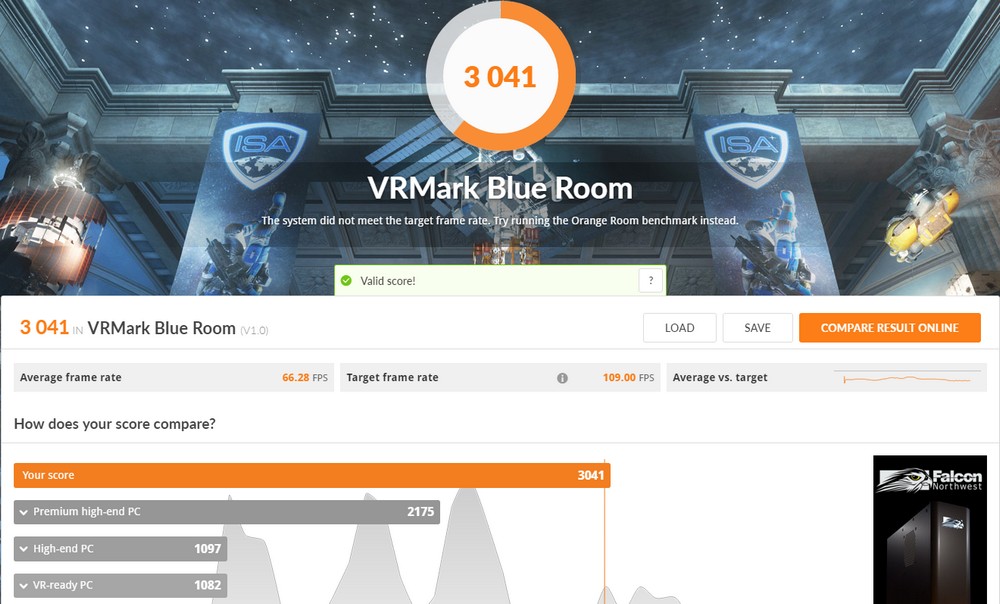

↑ VRMark Blue Room 3,041 分。


而 Unigine 遊戲引擎的 Heaven 測試於 Extreme 設定下獲得平均 157.6 fps、Valley 平均 105.0 fps，而最新的 Superposition 1080p Extreme 測試則是平均 38.86 fps。

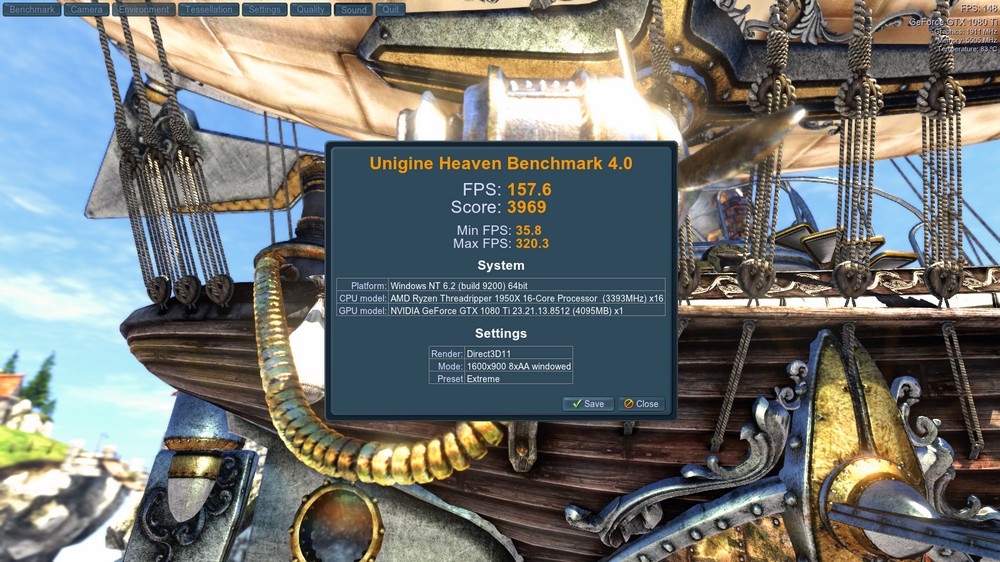

↑ Unigine Heaven 157.6 fps。

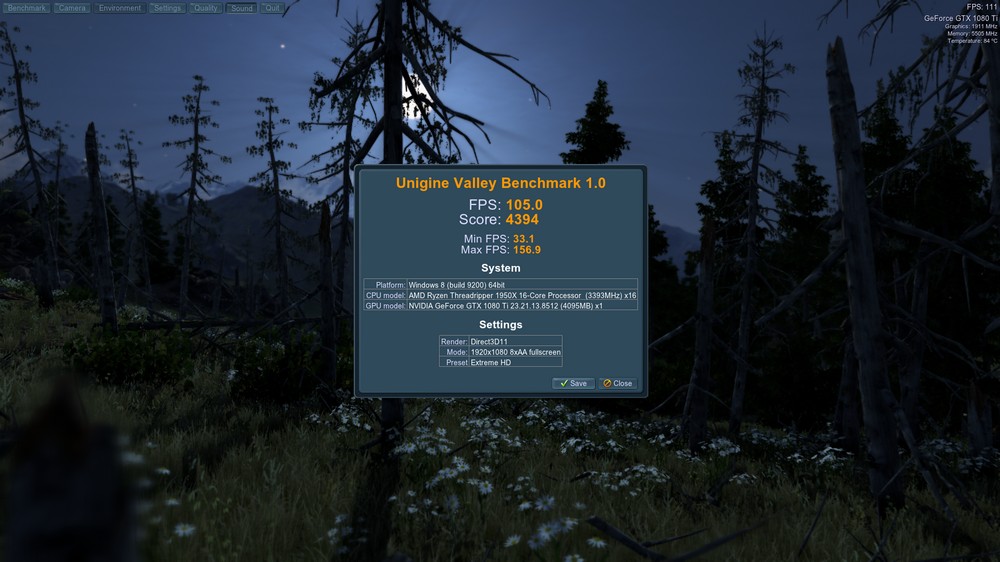

↑ Unigine Valley 105.0 fps。

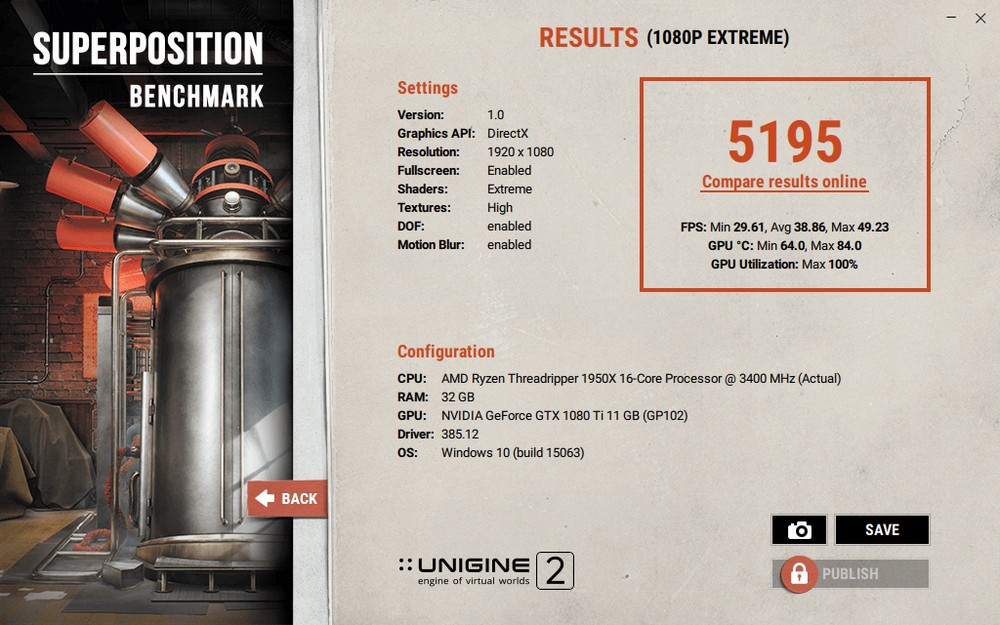

↑ Superposition 1080p Extreme 38.86 fps。


總結

目前 AMD TR4 腳位的 X399 主機板，僅 X399 AORUS Gaming 7 這張，在技嘉定位上屬於高階主機板，但在與相同定位的 X299 AORUS Gaming 7 相比在音效、網路規格上有些屬不同，但也提供了三組 M.2 散熱片，以及相同的 RGB Fusion 與數位 LED 燈條等燈光效果，讓玩家可打造出專屬的電競光效。

而 X399 AORUS Gaming 7 有著足夠的 PCIe 通道，可支援到四顯輸出與 3 組 PCIe M.2 SSD 擴充等功能，並備齊了電競 Killer 網路，讓玩家獲得相當順暢的網路體驗；音效面更有著 Realtek ALC1220 codec 搭配 Sound BlasterX 720° 音效加持，帶給玩家完整的電競性能、網路與音效體驗。
